Automotive Trunk Lid Inner Panel Stamping Die

Ang SIKAIDA Automotive Trunk Lid Inner Panel Stamping Die ay isang malaki, kumplikado, at high-precision na integrated mold system na ginagamit para i-stamp ang cold-rolled steel, stainless steel, aluminum alloy, at iba pang mga metal sheet sa mga kwalipikadong trunk lid na panloob na panel. Ito ay hindi isang solong amag, ngunit isang multi-station na progresibo o pinagsama-samang sistema ng amag na maaaring kumpletuhin ang pagbuo, pag-trim, pagsuntok, at pag-flanging na mga proseso sa isang operasyon. Ito ay isang benchmark para sa automotive body panel mold technology, na direktang tinutukoy ang hitsura, fit, at structural performance ng huling produkto.

Mga Pangunahing Tampok ng Produkto

1. Malaking Sukat at Masalimuot na Istraktura

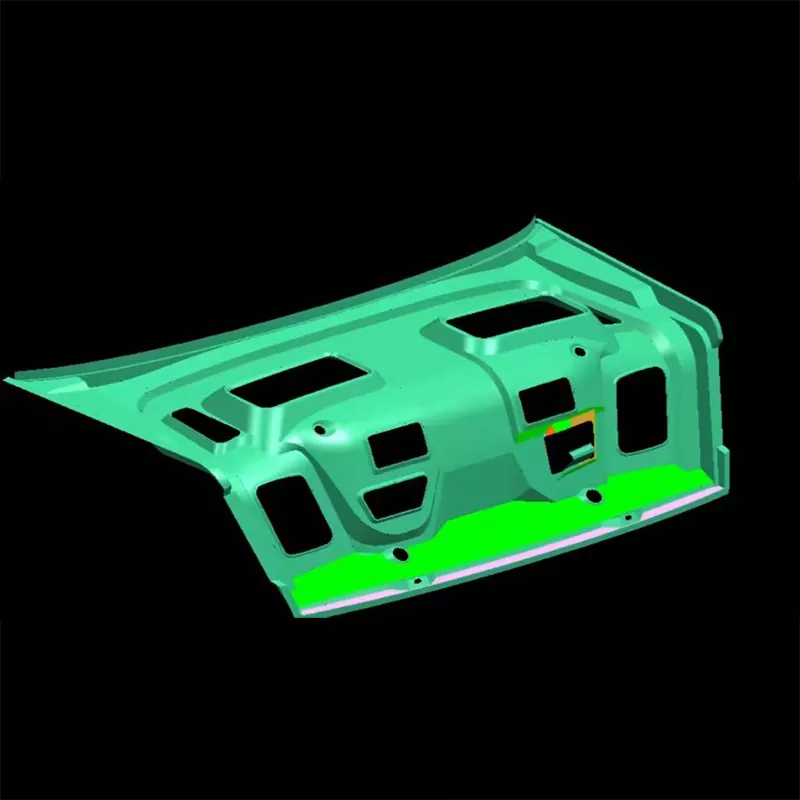

Ang mga panloob na panel ng takip ng trunk ay karaniwang higit sa 1.2 metro ang haba at 0.8-1.0 metro ang lapad, na may mga kumplikadong hugis kabilang ang mga reinforcing ribs, mounting hole, at flanging structures. Ang Automotive Trunk Lid Inner Panel Stamping Die ay gumagamit ng maraming free-form surface at multi-station na tuloy-tuloy na machining upang matiyak ang tumpak na pagbuo ng mga kumplikadong contour.

2. Napakataas na Katumpakan at Kalidad ng Ibabaw

Bilang panlabas at structural na bahagi, ang panloob na panel ng trunk ay hindi nangangailangan ng mga gasgas, kulubot, o bitak. Nagtatampok ang SIKAIDA molds ng mga ultra-smooth surface, pare-parehong pamamahagi ng stress, at optimized na daloy ng materyal, na nakamit sa pamamagitan ng high-precision machining at advanced na surface treatment na teknolohiya.

3. Multi-Material Compatibility

Tugma sa iba't ibang mga sheet na materyales tulad ng cold-rolled steel, galvanized steel, hindi kinakalawang na asero, at aluminyo na haluang metal, ang istraktura ng amag ay na-optimize para sa pagbuo ng pagganap at springback na mga katangian ng iba't ibang mga materyales. Maaari itong isama ang mga espesyal na sistema ng pagpoposisyon at pagkilala upang makamit ang nababaluktot na produksyon.

4. Complex Forming Mechanism at Automation

Para sa maraming negatibong anggulo at undercut na istruktura, ang Automotive Trunk Lid Inner Panel Stamping Die ay nilagyan ng kumpletong wedge, slider, at hydraulic forming mechanism, kasama ng isang awtomatikong pagpapakain, tumpak na pagpoposisyon, at stable na sistema ng pagbabawas, na nagbibigay-daan sa maaasahang unmanned mass production.

5. Matalinong Pagsubaybay at Pagkontrol

Pinagsasama ng amag ang mga sensor ng presyon, mga displacement detector, at mga controller ng temperatura upang makamit ang real-time na pagsubaybay sa proseso ng paghubog, pag-optimize sa sarili ng parameter, at kakayahang masubaybayan ang kalidad, na tinitiyak ang pagkakapare-pareho ng mga batch na produkto.

Mga Lugar ng Application

Ang SIKAIDA trunk inner panel stamping dies ay malawakang ginagamit sa iba't ibang pampasaherong sasakyan at mga kaugnay na larangan:

- Mga Sedan, hatchback, SUV, MPV

- Mga bagong sasakyang pang-enerhiya (pure electric, plug-in hybrid, hybrid)

- Paggawa ng mga bahagi ng sasakyan

- Automotive aftermarket repair at replacement market

Sa pag-unlad ng magaan na mga sasakyan, ang paggamit ng aluminum alloy trunk inner panels ay nagiging laganap. Ang aming teknolohiya ng amag ay patuloy na nag-a-upgrade upang umangkop sa mas mataas na materyal at mga kinakailangan sa proseso.

Proseso ng Paggawa

1. Pagsusuri ng Produkto at CAE Simulation

Ang Automotive Trunk Lid Inner Panel Stamping Die ay gumagamit ng AutoForm at Dynaform na software para sa formability analysis, springback prediction, at thickness distribution simulation para maagap na maiwasan ang mga depekto sa paghubog gaya ng crack, wrinkling, at springback.

2. Disenyo ng amag

Buong 3D na disenyo gamit ang UG, CATIA, at SolidWorks software, na sumasaklaw sa disenyo ng ibabaw, paggabay, pag-unload, at mga sistema ng pagpoposisyon, ganap na tumutugma sa mga katangian ng materyal at mga parameter ng kagamitan.

3. Pagpili ng Materyal

- Mga Gumaganang Bahagi: Cr12MoV, SKD11, W6Mo5Cr4V2 (mataas na tigas, mataas na resistensya sa pagsusuot)

- Base Body: 45# steel, Q235 (high strength, high rigidity)

- Mga Gabay na Post at Bushings: Bearing steel, SUJ2 (stable precision)

4. Precision Machining

- Magaspang na Machining: Gantry milling, wire EDM

- Tapusin ang Machining: Mataas na bilis ng CNC (katumpakan ±0.01mm), paggiling, buli

- Espesyal na Machining: Electrical Discharge Machining (EDM), electropolishing

- Surface Treatment: Nitriding, chrome plating, DLC coating

5. Assembly at T0 Trial Mould

Matapos makumpleto ang pagpupulong at pagsubok sa katumpakan ng lahat ng bahagi, isinasagawa ang paghuhulma ng pagsubok at inspeksyon sa unang piraso. Ang patuloy na pagbabago at pag-optimize ng amag ay isinasagawa hanggang sa makamit ang matatag na mass production.

Mga Uso sa Pag-unlad

1. Lightweighting at Integrated Molding: Gamit ang mga aluminyo na haluang metal at mataas na lakas na bakal, maraming mga bahagi ay isinama sa isang yunit, na binabawasan ang bilang ng mga bahagi at mga punto ng koneksyon.

2. Thermoforming at Hydroforming Technologies: Malawakang inilapat sa mga materyales na may mataas na lakas, ang mga hulma ay nilagyan ng mga advanced na sistema ng pagkontrol sa temperatura at mga materyales na lumalaban sa mataas na temperatura, na nakakamit ang mga bumubuo ng temperatura na 500-900 ℃.

3. Smart Manufacturing at Digitalization: Ang pagsasama-sama ng mga sensor network at pagsasama-sama ng digital twin technology, virtual commissioning, predictive maintenance, at proseso ng self-optimization ay nakakamit.

4. Additive Manufacturing Applications: Ginagamit ang 3D printing para gumawa ng mga kumplikadong mga channel ng cooling water at magaan na istruktura, pagpapabuti ng kahusayan sa amag at pagpapaikli ng mga cycle ng pagmamanupaktura.

5. Multi-Material Forming Technology: Naaangkop sa steel-aluminum at plastic-metal composite body structures, na nakakatugon sa mga espesyal na pangangailangan ng multi-material forming.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit sa Automotive Trunk Lid Inner Panel Stamping Die?

A1: Ang gumaganang bahagi ng amag ay pangunahing gumagamit ng high-carbon, high-chromium tool steel (tulad ng Cr12MoV, SKD11) at high-speed na bakal upang matiyak ang mataas na tigas at wear resistance; ang base na bahagi ay gumagamit ng structural steel tulad ng 45 steel at Q235 upang matiyak ang lakas; ang guide pillars at bushings ay gumagamit ng bearing steel o SUJ2. Ang pagpili ng materyal ng amag ay iaakma para sa iba't ibang mga materyales na bumubuo; halimbawa, kapag bumubuo ng mga aluminyo na haluang metal, mas mabibigyang pansin ang anti-sticking at thermal conductivity ng materyal.

Q2: Gaano katagal ang production cycle para sa Automotive Trunk Lid Inner Panel Stamping Die?

A2: Ang stamping die para sa automotive trunk inner panel ay karaniwang tumatagal ng 8-15 buwan mula sa disenyo hanggang sa paghahatid. Ang partikular na cycle ay nakasalalay sa pagiging kumplikado ng produkto, ang uri ng materyal, ang mga kinakailangan sa katumpakan, at ang teknikal na antas ng kumpanya ng pagmamanupaktura. Ang kumplikadong one-piece molding ay namamatay o namamatay gamit ang mga bagong materyales ay maaaring magkaroon ng mas mahabang yugto ng pag-unlad.

Q3: Paano masisiguro ang kalidad ng pagbuo ng trunk inner panel?

A3: Ang pagtiyak sa pagbuo ng kalidad ay nangangailangan ng kontrol mula sa maraming aspeto: Una, paunang pagsusuri ng CAE simulation upang mahulaan ang mga potensyal na bumubuo ng mga depekto; pangalawa, katumpakan sa paggawa ng amag, na may pang-ibabaw na tapusin na karaniwang nangangailangan ng Ra0.4 o mas mataas; pangatlo, pag-optimize ng mga parameter ng proseso, kabilang ang presyon, stroke, at pagpapadulas; ikaapat, gumagamit ng mga advanced na sistema ng pagsubaybay upang subaybayan ang proseso ng pagbuo sa real time; at ikalima, mahigpit na inspeksyon ng hilaw na materyal at kontrol sa katatagan ng proseso.

Q4: Ano ang buhay ng serbisyo ng amag?

A4: Depende sa materyal at proseso, ang buhay ng serbisyo ng isang Automotive Trunk Lid Inner Panel Stamping Die ay karaniwang nasa pagitan ng 300,000 at 1,000,000 cycle. Ang paggamit ng mga de-kalidad na materyales sa amag at naaangkop na mga proseso ng paggamot sa init, na sinamahan ng wastong pagpapanatili, ay maaaring makabuluhang pahabain ang buhay ng amag. Ang buhay ng serbisyo ng aluminum alloy forming dies ay karaniwang mas mahaba kaysa sa steel forming dies.

Q5: Paano matugunan ang mga kinakailangan sa pagbuo ng iba't ibang mga materyales?

A5: Ang mga amag ay kailangang partikular na idinisenyo para sa iba't ibang materyales. Halimbawa, ang pagbuo ng bakal ay nangangailangan ng higit na puwersa sa pagbuo at mas mahusay na pagpapadulas; ang pagbuo ng mga aluminyo na haluang metal ay nangangailangan ng pagsasaalang-alang ng materyal na pagdirikit at thermal conductivity; at ang pagbuo ng high-strength na bakal ay nangangailangan ng mas malaking springback compensation. Sa pamamagitan ng pagsasaayos ng hugis ng amag, mga parameter ng proseso, at paggamot sa ibabaw, ang mga katangian ng pagbuo ng iba't ibang mga materyales ay maaaring iakma.
