Automotive Hood Outer Panel Stamping Die

Ang SIKAIDA Automotive Hood Outer Panel Stamping Die ay isang malaki at kumplikadong curvature system, kabilang ang upper die, lower die, pressure ring, at precision guide component, na angkop para sa one-step o multi-step na pagbuo ng hood outer panels. Bilang isang maaasahang supplier sa pandaigdigang industriya ng automotive, ang mga hulma nito ay maaaring gumana nang matatag sa mataas na dami ng mga linya ng panlililak.

Mga Pangunahing Tampok ng Produkto:

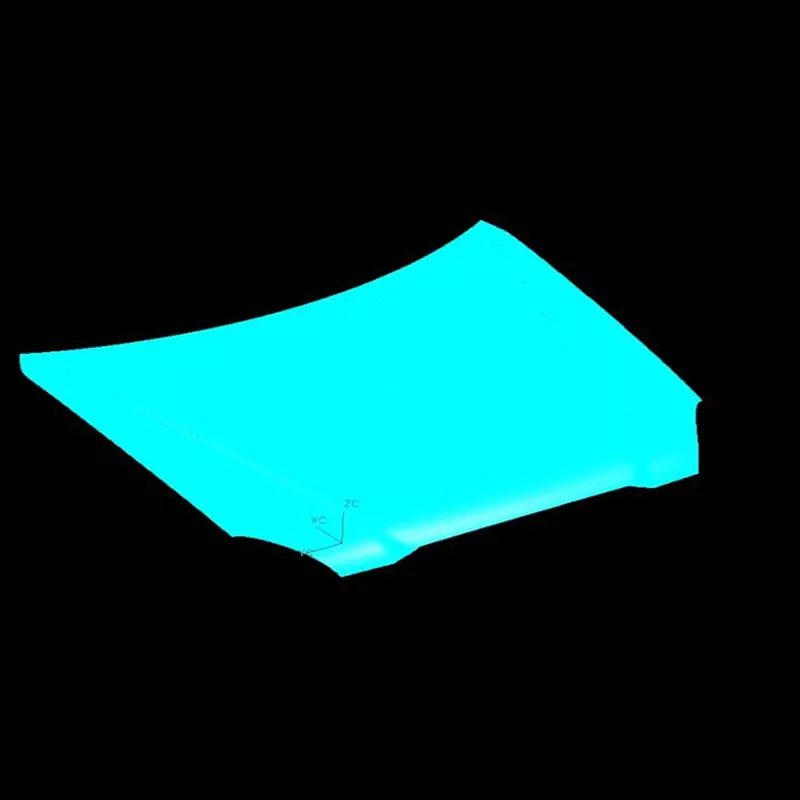

1. Malaki at Kumplikadong Double Curvature Structure: Ang Automotive Hood Outer Panel Stamping Die ay angkop para sa mga panlabas na panel ng hood (haba > 1.2m, lapad 0.8-1.0m), na may mataas na proporsyon ng mga free-form surface, feature lines, at reinforcing ribs, na nangangailangan ng napakataas na katumpakan at kalidad ng ibabaw.

2. High Precision at Mirror-Grade Surface Finish: Angkop para sa mga bahagi ng hitsura ng Grade A (walang mga gasgas, wrinkles, springback), ang die surface finish ay umaabot sa mirror level (Ra≤0.4μm), na nangangailangan ng mahigpit na pamantayan para sa mga materyales, heat treatment, at mga diskarte sa pagproseso.

3. Pinagsamang Multi-Process System: Pinagsasama ang maraming proseso tulad ng pagguhit, pagsuntok, at pag-trim, tugma sa iba't ibang proseso ng pagbuo, sinusuportahan ang awtomatikong pagpapakain, pagpoposisyon, at pagbabawas, at angkop para sa automated na produksyon.

4. Heavy-Duty Structure and Precision Guiding: Gumagamit ang Automotive Hood Outer Panel Stamping Die ng high-strength die frame na angkop para sa high-tonnage stamping, nilagyan ng high-precision guide post at guide sleeve system para maiwasan ang die misalignment, at nagtatampok ng stable na buffer at unloading mechanism para matiyak ang maayos na stamping.

5. Advanced na Lubrication at Cooling System: Binabawasan ng na-optimize na sistema ng lubrication ang friction at nagpapahaba ng buhay ng mamatay; maaaring magdagdag ng sistema ng paglamig na kinokontrol ng temperatura kung kinakailangan upang matiyak ang katatagan ng pagbuo ng materyal.

Mga Aplikasyon at Materyal na Kalamangan

Ang Automotive Hood Outer Panel Stamping Die ay angkop para sa pagtatatak ng bakal at magaan na alloy na panlabas na mga panel para sa mga pampasaherong sasakyan, komersyal na sasakyan, at mga bagong sasakyang pang-enerhiya. Gumagamit ang die base ng 45# at Q235 na hindi kinakalawang na asero, at ang mga gumaganang bahagi ay gawa sa mga materyales tulad ng Cr12MoV, na nakakamit ng tigas na 48-52 HRC pagkatapos ng heat treatment, na nagtataglay ng mga pakinabang tulad ng mataas na lakas at mataas na wear resistance.

Kumpletuhin ang Proseso ng Paggawa

1. Pagsusuri ng Produkto at CAE Simulation

Ginagamit ang AutoForm at Dynaform software upang pag-aralan ang formability, springback, atbp., paghula at paglutas ng mga problema sa stamping, at pag-optimize ng proseso at disenyo ng die.

2. Buong 3D Die Design

Gumagamit ang Automotive Hood Outer Panel Stamping Die ng software gaya ng UG at CATIA para kumpletuhin ang buong 3D na disenyo, tumpak na ipoposisyon ang lahat ng detalye gaya ng mga insert at turnilyo.

3. Pagpili ng Materyal at Paggamot sa init

Pinipili ang mga angkop na materyales, at ginagamit ang mga proseso tulad ng vacuum quenching at tempering upang matiyak na ang mga mekanikal na katangian ng die ay nakakatugon sa mga kinakailangan sa paggamit.

4. Precision Machining

Pagkatapos ng magaspang na machining (nagbibigay-daan para sa mga allowance), tapusin ang machining (siguraduhin ang katumpakan), espesyal na machining (EDM, wire cutting, atbp.), at buli, isang mirror finish ay nakakamit.

5. Assembly at T0 Trial Molding

Pagkatapos i-assemble ang lahat ng mga bahagi, isang pagsubok na paghubog ay ginanap. Ang mga parameter ng proseso ay nababagay, at ang amag ay binago at na-optimize hanggang ang naselyohang bahagi ay nakakatugon sa mga kinakailangan sa pagguhit.

Mga Uso sa Pag-unlad

Ang industriya ng amag ay nagpapakita ng apat na pangunahing uso: umaangkop sa magaan, mataas na lakas na materyales; pagkamit ng ganap na proseso ng katumpakan at katalinuhan; multi-process integrated automation; paikliin ang mga siklo ng pag-unlad sa pamamagitan ng digital twin technology; at pagbabawas ng mga gastos.

Ang SIKAIDA Automotive Hood Outer Panel Stamping Die ay kumakatawan sa advanced na antas ng stamping dies. Sa cycle ng pag-unlad na 8-15 buwan at nagkakahalaga mula sa milyun-milyon hanggang sampu-sampung milyong yuan, nagsisilbi itong benchmark para sa pagsukat ng lakas ng mga propesyonal na pabrika ng amag. Patuloy na i-upgrade ng SIKAIDA ang teknolohiya nito upang matugunan ang mga high-end na pangangailangan ng pandaigdigang industriya ng automotive.

Mga Madalas Itanong:

Q1: Anong mga materyales ang karaniwang ginagamit sa Automotive Hood Outer Panel Stamping Die?

A1: Ang base ng amag ay karaniwang gumagamit ng mataas na kalidad na carbon structural steel (tulad ng 45#, Q235), habang ang mga gumaganang bahagi ay gumagamit ng high-carbon, high-chromium tool steel (tulad ng Cr12MoV, Cr12) at high-speed na bakal (tulad ng W6Mo5Cr4V2), atbp., na sumasailalim sa naaangkop na paggamot sa init at pagsusuot ng kinakailangang hardness.

Q2: Gaano katagal ang manufacturing cycle para sa stamping dies para sa mga panlabas na panel ng automotive hood?

A2: Ang mga stamping dies para sa mga panlabas na panel ng automotive hood ay may mga kumplikadong istruktura at mga kinakailangan sa mataas na katumpakan. Ang ikot ng pagmamanupaktura ay karaniwang 8-15 buwan, depende sa pagiging kumplikado ng produkto, mga teknikal na kinakailangan, at mga kakayahan sa pagmamanupaktura. Ang mahabang yugto ng pag-unlad nito at mataas na gastos ay ginagawa itong isang pangunahing benchmark para sa pagsukat ng komprehensibong lakas ng isang kumpanya ng amag.
