Automotive Right Side Panel Stamping Die

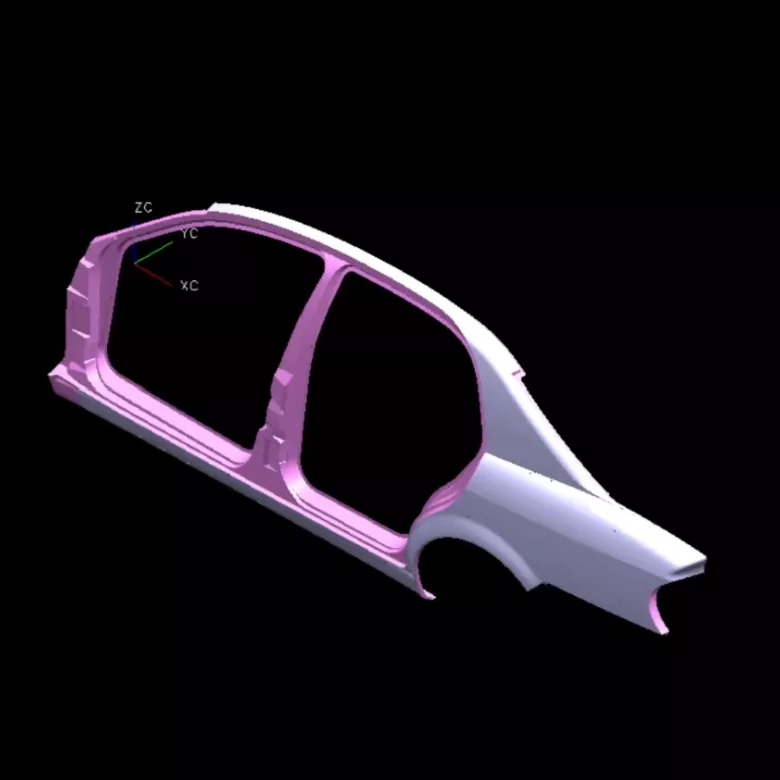

Ang Automotive Right Side Panel Stamping Die ng SIKAIDA ay isang malaking, high-precision die system na binubuo ng maraming bahagi, na may kakayahang matugunan ang bumubuo ng mga pangangailangan ng kanang side panel (panlabas na panel, panloob na panel, reinforcing ribs, atbp.). Bilang isang propesyonal na supplier, mahigpit na kinokontrol ng SIKAIDA ang kalidad upang matiyak ang matatag na produksyon ng mga de-kalidad na bahagi ng side panel, na sumusuporta sa mahusay na produksyon para sa mga automaker.

Mga Detalye ng Produkto

1. Malaking-Scale at Complex Structure

Ang Automotive Right Side Panel Stamping Die ay napakalaking laki (mahigit sa 1.5 metro ang haba at higit sa 0.8 metro ang lapad) na may kumplikadong hugis, na may kakayahang bumuo ng mga pangunahing tampok tulad ng mga bintana ng pinto, rearview mirror mounting positions, at reinforcing ribs.

2. High Precision at High Quality na Kinakailangan

Idinisenyo para sa mga bahagi ng hitsura ng side panel, ang ibabaw ng amag ay walang depekto, na may dimensional na katumpakan sa loob ng ±0.05mm, isang parang salamin na ibabaw na finish (Ra≤0.4μm), at makinis, walang burr na mga gilid.

3. Mga Masalimuot na Proseso sa Pagbuo

Pagsasama ng mga advanced na proseso tulad ng malalim na pagguhit, pag-trim at pagsuntok, pag-flanging, pagpapalakas ng pagpindot sa tadyang, at patuloy na pagbuo ng multi-istasyon, mahusay nitong nakumpleto ang pagbuo ng mga kumplikadong bahagi.

4. Sistema ng Paggabay at Pagsasaayos ng Katumpakan

Nilagyan ng high-precision guide pillars at bushings, adjustable pressure ring, movable cam slider, at nitrogen spring/hydraulic system, na tinitiyak ang katumpakan at katatagan ng stamping.

5. Advanced na Cooling at Lubrication System

Nagtatampok ng circulating water cooling, automatic lubrication, at compressed air purging system, ito ay angkop para sa high-speed stamping, pagpapahaba ng buhay ng amag at pagtiyak ng matatag na produksyon.

Mga Tampok at Aplikasyon ng Produkto

1. Integral Molding: Ang one-piece molding ay nagpapababa ng welding at nagpapabuti ng kahusayan;

2. High-Efficiency Production: Naaangkop sa high-speed automation, cycle time na 15-20 segundo;

3. Mataas na Paggamit ng Materyal: Na-optimize na layout, rate ng paggamit ≥85%;

4. Magandang Pagkakapare-pareho: Ang mga naselyohang bahagi ay may matatag na kalidad at malakas na pagpapalitan;

5. Malakas na kakayahang umangkop: Ang mga napapalitang bahagi ay maaaring umangkop sa iba't ibang modelo ng sasakyan, na nakakabawas sa mga gastos.

Panimula ng Proseso ng Paggawa

1. Pagsusuri ng Produkto at Disenyo ng Proseso: Ang Automotive Right Side Panel Stamping Die ay gumagamit ng CAE software upang pag-aralan ang pagkakabuo ng stamping, i-optimize ang proseso, at matukoy ang pinakamainam na solusyon sa stamping.

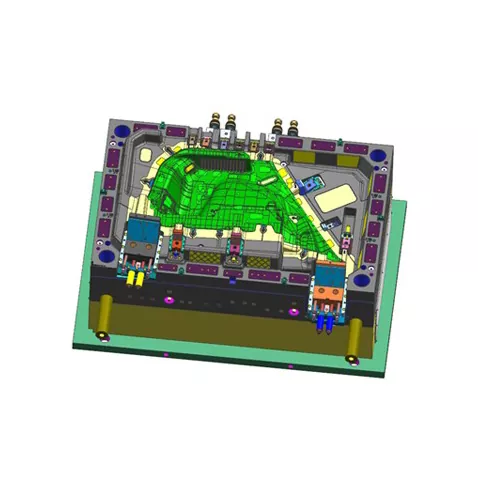

2. Disenyo ng Mold: Buong 3D na disenyo gamit ang UG at CATIA upang pahusayin ang mga pangunahing mekanismo gaya ng paggabay at paglamig.

3. Pagpili ng Materyal: Ang base ng amag ay gumagamit ng 45 na bakal, at ang mga gumaganang bahagi ay gumagamit ng mga tool steels gaya ng Cr12MoV, na may mga lugar na may mataas na pagkasuot na pinalakas.

4. Precision Machining Process: Magaspang na machining, tapusin ang machining (CNC, wire cutting), at surface treatment (quenching, polishing, nitriding) matiyak ang mold precision at wear resistance.

5. Assembly at Debugging Pagkatapos ng precision assembly, ang die ay sinusuri sa makina, ang mga parameter ay inaayos, at ang batch trial production ay nagpapatunay sa katatagan ng die.

Ang SIKAIDA Automotive Right Side Panel Stamping Die ay isang pangunahing piraso ng kagamitan sa pagmamanupaktura ng sasakyan. Ang yugto ng pag-unlad nito ay 8-15 buwan, at ang gastos nito ay mataas, na ginagawa itong isang pangunahing tagapagpahiwatig ng lakas ng isang kumpanya. Ang aming pabrika sa China ay may ganap na kapasidad sa produksyon at patuloy na magbabago, na nagbibigay ng mga de-kalidad na solusyon sa die sa mga pandaigdigang customer para sa kapwa benepisyo.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit para sa Automotive Right Side Panel Stamping Die?

A1: Ang die base ay karaniwang gumagamit ng karaniwang carbon structural steel (tulad ng 45 steel), habang ang mga gumaganang bahagi ay gumagamit ng high-carbon, high-chromium tool steel (tulad ng Cr12MoV, DC53). Maaaring gumamit ng cemented carbide ang mga lugar na may mataas na pagkasuot o sumailalim sa paggamot sa pagpapalakas sa ibabaw.

Q2: Gaano katagal ang production cycle para sa automotive right side panel stamping die?

A2: Ang automotive right side panel stamping die ay ang culmination ng teknolohiya, karanasan, at craftsmanship. Mahaba ang yugto ng pag-unlad nito (karaniwan ay 8-15 buwan), at mataas ang gastos nito (na umaabot sa milyun-milyon hanggang sampu-sampung milyong RMB), na ginagawa itong isang pangunahing tagapagpahiwatig ng komprehensibong lakas ng isang kumpanya. Habang umuunlad ang industriya ng sasakyan patungo sa bagong enerhiya, intelligentization, at lightweighting, patuloy na tataas ang mga teknikal na kinakailangan para sa mga amag nito.
