Automotive Left Side Panel Stamping Die

Ang SIKAIDA Automotive Left Side Panel Stamping Die ay isang malaki, mataas na katumpakan, at kumplikadong stamping tool system na binuo ng SIKAIDA para sa pagtatatak sa kaliwang integral side panel ng steel o aluminum sheet. Ito ay hindi isang solong die, ngunit isang kumpletong pinagsamang sistema kabilang ang mga pangunahing bahagi tulad ng blanking dies, drawing dies, trimming dies, at flanging dies. Ang antas ng pagmamanupaktura ng produktong ito ay direktang kumakatawan sa pinakamataas na pamantayan ng automotive body panel stamping dies at isang pangunahing simbolo ng komprehensibong lakas ng SIKAIDA bilang isang propesyonal na supplier sa industriya ng die.

Mga Detalyadong Tampok ng Produkto

1. Malaking Sukat at Masalimuot na Istraktura

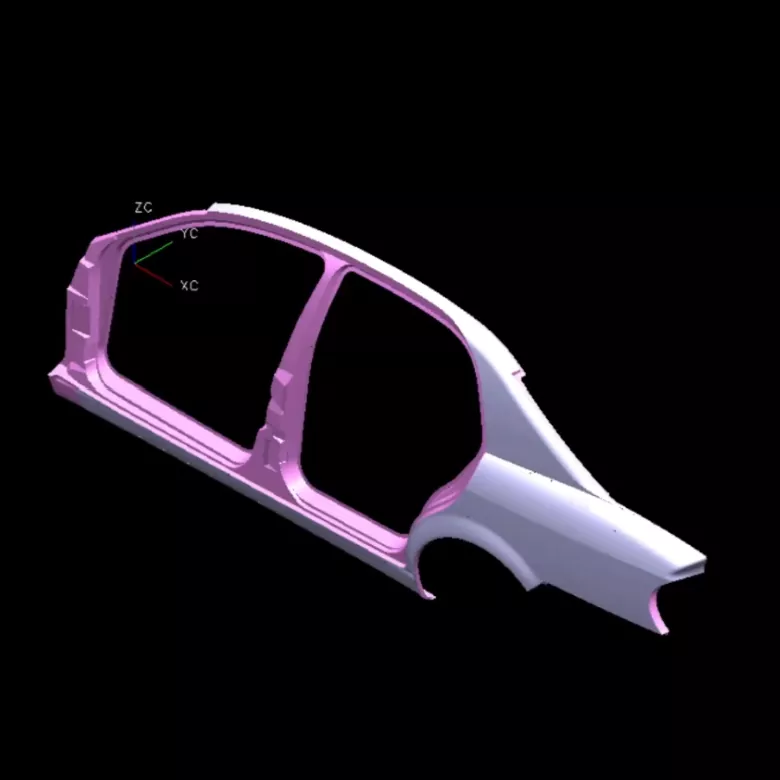

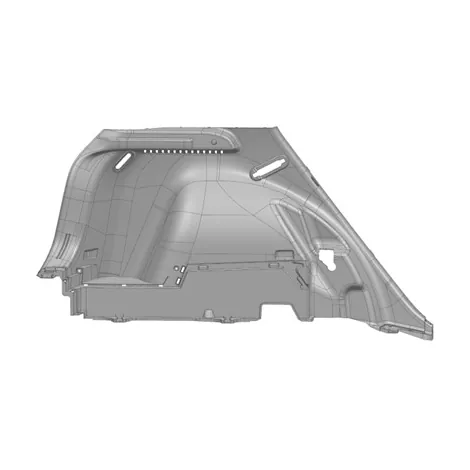

Ang kaliwang bahagi ng panel ng isang kotse ay malaki ang laki (karaniwang higit sa 1.5 metro ang haba at 0.8-1 metro ang lapad), na may isang kumplikadong hugis, kabilang ang malalim na mga tampok sa pagguhit, kumplikadong mga curvature, mga bukas na bintana, at mga linya ng tampok. Ang Automotive Left Side Panel Stamping Die ng SIKAIDA ay maaaring tumpak na bumuo ng mga mounting hole, reinforcing ribs, at flanging na mga detalye sa side panel. Sa pamamagitan ng propesyonal na pagsusuri ng simulation at pag-optimize ng istraktura ng amag, tinitiyak nito ang makatwirang pamamahagi ng stress at matatag na pagbuo.

2. High Precision at High Quality na Kinakailangan

Bilang isang pangunahing panlabas na bahagi ng isang kotse, ang kaliwang bahagi na panel ay dapat na walang mga gasgas, kulubot, dents, at iba pang mga depekto. Mahigpit na kinokontrol ng SIKAIDA ang kalidad, na may mahigpit na mga kinakailangan para sa pagtatapos ng ibabaw ng amag at pamamahagi ng presyon. Ang mga pangunahing bumubuo sa ibabaw ay makinis na pinakintab hanggang sa isang mirror finish, na epektibong umiiwas sa mga depekto sa ibabaw na dulot ng alitan sa pagitan ng sheet metal at ng amag sa panahon ng pagtatatak.

3. Multi-Process Integrated Forming

Ang stamping ng kaliwang side panel ay nangangailangan ng tuluy-tuloy na pagkumpleto ng maraming proseso, kabilang ang blanking, drawing, trimming, at flanging. Ang Automotive Left Side Panel Stamping Die ng SIKAIDA ay gumagana nang walang putol sa mga modernong automated na linya ng produksyon, na gumagamit ng robotic transfer technology upang makamit ang tuluy-tuloy na multi-station stamping. Binabalanse nito ang kahusayan sa produksyon na may pare-parehong kalidad ng produkto, at ang layout ng siyentipikong proseso ay nagpapaikli sa mga cycle ng produksyon at binabawasan ang mga gastos.

4. Complex Guiding and Balancing System

Ang pagtugon sa mga kumplikadong hugis at malalaking sukat ng mga side panel, ang die ay nilagyan ng isang mataas na katumpakan na sistema ng paggabay (mga haligi ng gabay, mga manggas ng gabay, mga plato ng gabay sa gilid) upang matiyak ang tumpak na pagsasara ng mga upper at lower dies. Ang isang komprehensibong sistema ng pagbabalanse (nitrogen springs, mechanical balance blocks) ay nagsisiguro ng matatag at ligtas na stamping, na nagpapahaba ng buhay ng mamatay.

5. Advanced na Lubrication at Ventilation System

Nagtatampok ang die ng kumplikadong awtomatikong sistema ng pagpapadulas na awtomatikong naglalagay ng lubricant sa panahon ng stamping, binabawasan ang friction sa pagitan ng sheet metal at ang die at pagpapabuti ng kalidad ng pagbuo. Ang malalaking drawing dies ay nilagyan ng multi-point venting system upang maiwasan ang mga wrinkles, dents, at iba pang depekto na dulot ng nakulong na hangin.

Mga Tampok at Aplikasyon ng Produkto

Ang SIKAIDA Automotive Left Side Panel Stamping Die ay pangunahing ginagamit sa paggawa ng mga side panel para sa mga pampasaherong sasakyan tulad ng mga sedan, SUV, at MPV. Maaari din itong gamitin sa paggawa ng mga side panel ng taksi at iba pang mga takip para sa mga komersyal na sasakyan. Ang mga hulma ay gawa sa high-strength alloy steel, na may mga pangunahing ibabaw na sumasailalim sa heat treatment at precision polishing, na nagreresulta sa mataas na wear resistance, mataas na precision, at mahabang buhay ng serbisyo. Bilang isang propesyonal na pabrika na may malawak na karanasan sa produksyon, maaaring i-customize ng SIKAIDA ang mga solusyon sa amag ayon sa iba't ibang modelo ng sasakyan at pangangailangan ng customer, na nakakatugon sa magkakaibang mga kinakailangan sa produksyon ng industriya ng automotive.

Panimula ng Proseso ng Paggawa

1. Pagsusuri ng Produkto at CAE Simulation

Bago ang disenyo ng molde, gumagamit ang SIKAIDA ng propesyonal na stamping simulation software gaya ng AutoForm at Dynaform upang mahulaan ang formability, strain, at springback ng mga side panel, pagtukoy ng mga panganib sa kalidad nang maaga, pag-optimize ng mga solusyon sa proseso at istruktura ng amag, at pagbabawas ng mga gastos sa pagsubok at pagbabago.

2. Disenyo ng amag

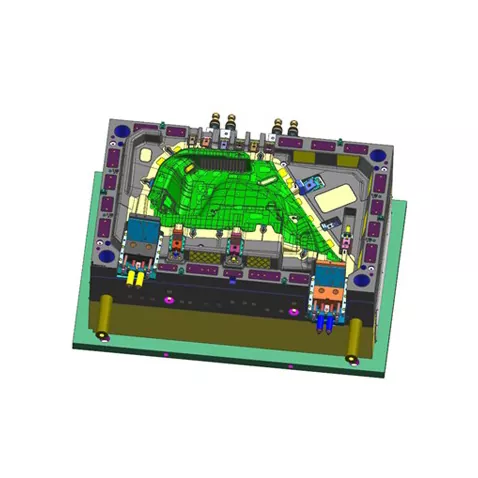

Ang advanced na 3D design software gaya ng UG at CATIA ay ginagamit upang kumpletuhin ang buong 3D na disenyo ng lahat ng mga bahagi, kabilang ang upper mold, lower mold, at pressure ring. Ang mga salik tulad ng kapal ng sheet metal at kabayaran sa springback ay ganap na isinasaalang-alang upang matiyak ang katumpakan at katatagan ng amag. Ang disenyo ay sinusuri at kinumpirma ng mga propesyonal na inhinyero.

3. Pagpili ng Materyal

Gumagamit ang Automotive Left Side Panel Stamping Die substrate ng de-kalidad na carbon structural steel (tulad ng 45 steel) o alloy structural steel (tulad ng 42CrMo) upang matiyak ang tibay at katigasan. Ang gumaganang bahagi (mga profile, cutting edge) ay gumagamit ng high-carbon, high-chromium tool steel (tulad ng Cr12MoV, SKD11) o powder metallurgy steel upang matiyak ang mataas na tigas, mataas na wear resistance, at pahabain ang buhay ng amag.

4. Precision Machining

- Rough Machining: Ang paunang machining ay ginagawa gamit ang isang malaking gantry milling machine o CNC gantri machining center, na may allowance para sa pagtatapos.

- Tapusin ang Machining: Ang high-speed CNC machining center precision machining ng mga profile at cutting edge ay nagsisiguro ng dimensional na katumpakan at pagkamagaspang sa ibabaw.

- Espesyal na Machining: Ginagamit ang Electrical discharge machining (EDM) upang iproseso ang mga kumplikadong profile at sulok; wire EDM ay ginagamit sa machine precision butas at contours; Ang pagsusubo at tempering ay isinasagawa upang makamit ang tigas na 48-52 HRC.

- Surface Treatment: Ang hard chrome plating o nitriding ay inilalapat sa mga profile upang mapabuti ang katigasan at wear resistance, habang ginagawa rin ang pag-iwas sa kalawang at degreasing.

5. Assembly at Debugging (T0 Trial Mould)

Ang lahat ng mga bahagi ay binuo sa isang kumpletong amag, na naka-install sa panlililak na kagamitan para sa pagsubok na paghubog. Ang mga propesyonal na technician ay paulit-ulit na nag-aayos ng mga parameter ng proseso tulad ng presyon at stroke hanggang sa makagawa ng isang kwalipikadong bahagi. Pagkatapos ng unang piraso ng inspeksyon at pagkumpirma ng sukat sa sukat, ito ay ihahatid sa customer.

Mga Uso sa Pag-unlad

1. Ultra-Large Integrated Molding

Ang mga automotive side panel ay umuunlad patungo sa mas malalaking pinagsama-samang istruktura, na nangangailangan ng mas mataas na mold tonnage (hanggang sa 2000 tonelada pataas) at dimensional na katatagan. Patuloy na ino-optimize ng SIKAIDA ang disenyo at teknolohiya sa pagpoproseso, na nagbibigay-daan sa pagbuo ng ultra-large integrated side panel stamping dies upang matugunan ang mga pangangailangan ng mga bagong sasakyang pang-enerhiya at mga susunod na henerasyong modelo.

2. Magaang Paglalapat ng Materyal

Sa pagbuo ng automotive lightweighting, ang mga bagong materyales tulad ng high-strength steel at aluminum alloys ay malawakang ginagamit. Ino-optimize ng SIKAIDA ang istraktura ng amag at teknolohiya sa paggamot sa ibabaw upang umangkop sa mga bumubuong katangian ng mga bagong materyales (hal., ang aluminum alloy drawing dies ay nilagyan ng mga espesyal na coatings at lubrication system).

3. Matalinong Paggawa at Digitalization

Ang mga sensor ng presyon at temperatura ay naka-embed sa molde upang subaybayan ang mga parameter ng stamping sa real time, na nagbibigay-daan sa predictive na pagpapanatili at pag-optimize ng proseso. Kasama ng digital twin technology para sa virtual na pag-debug, ang development cycle ay maaaring paikliin ng 20-30%, pagpapabuti ng R&D na kahusayan.

4. Rapid Die Change at Automation

Para sa multi-variety, small-batch na pangangailangan sa produksyon, ang molde ay gumagamit ng mabilis na die change na istraktura (mabilis na pag-clamping, awtomatikong pagpoposisyon), kasama ng mga automated na robot at vision inspection system, na nakakamit ng mataas na antas ng automation sa stamping production at pagpapabuti ng flexibility ng produksyon.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit para sa Automotive Left Side Panel Stamping Die?

A1: Ang base ng amag ay karaniwang gumagamit ng mataas na kalidad na carbon structural steel (tulad ng 45 steel) o alloy structural steel (tulad ng 42CrMo). Ang gumaganang bahagi (mga profile, cutting edge) ay gumagamit ng high-carbon, high-chromium tool steel (tulad ng Cr12MoV, SKD11) o powder metallurgy steel upang matiyak ang mataas na tigas (48-52 HRC) at mataas na wear resistance. Ang ilang mga high-end na amag ay gumagamit ng cemented carbide o surface coating na teknolohiya upang mapabuti ang habang-buhay.

Q2: Gaano katagal ang manufacturing cycle para sa automotive left side panel stamping mold?

A2: Ang manufacturing cycle para sa stamping dies para sa kaliwang side panel ng isang sasakyan ay karaniwang umaabot mula 8 hanggang 15 buwan, depende sa mga salik gaya ng pagiging kumplikado ng bahagi, mga kinakailangan sa katumpakan, at kapasidad ng produksyon. Ang development cycle para sa complex curved surface side panel dies ay maaaring lumampas sa 15 buwan, habang ang simpleng structure dies ay maaaring makumpleto sa loob ng 8 hanggang 10 buwan. Ang buong proseso, mula sa disenyo at pagproseso hanggang sa pag-assemble at pag-debug, ay nangangailangan ng pakikipagtulungan sa maraming departamento.
