Automotive Hood Inner Panel Stamping Die

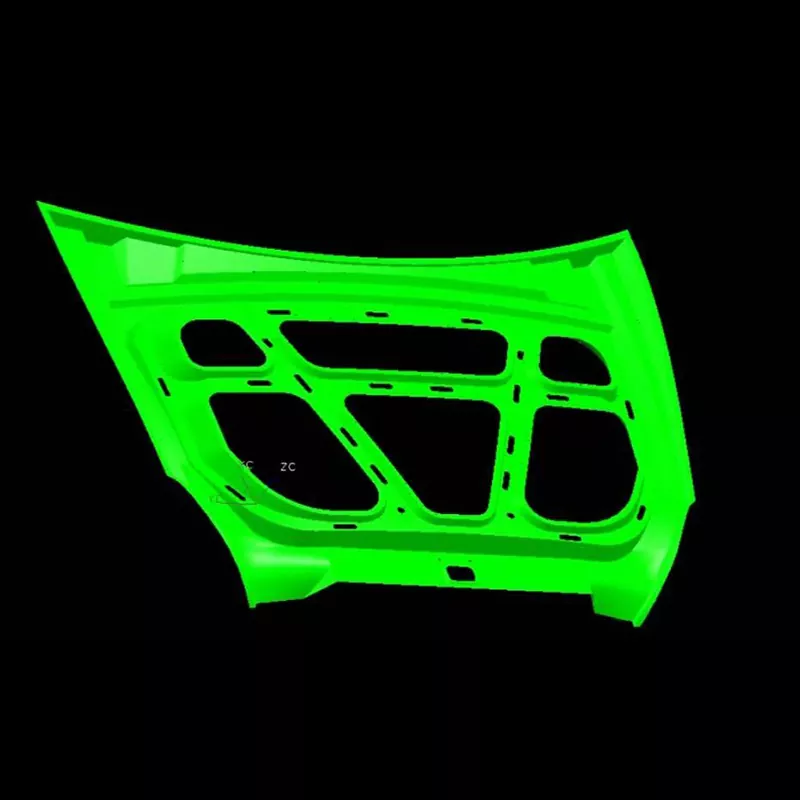

Ang SIKAIDA Automotive Hood Inner Panel Stamping Die ay isang malaki at kumplikadong stamping system na partikular na idinisenyo para sa pagbuo ng pangunahing balangkas ng hood inner panel. Ito ay hindi isang solong die, ngunit isang kumpletong piraso ng kagamitan na sumasaklaw sa maraming proseso, na tinitiyak ang matatag na pagbuo ng mga malalaking, mataas na katumpakan na bahagi ng katawan.

Mga Pangunahing Tampok ng Produkto:

1. Malaking Sukat at Masalimuot na Istraktura

Ang mga karaniwang sukat ng Automotive Hood Inner Panel Stamping Die ay >800mm ang haba at>600mm ang lapad, na nangangailangan ng pagbuo ng mga reinforcing ribs, mounting hole, at iba pang feature. Kabilang dito ang mga pangunahing bahagi tulad ng upper at lower dies, pati na rin ang precision guided, positioning, at unloading system para matiyak ang stable at tumpak na stamping.

2. Napakataas na Katumpakan at Mataas na Kalidad

Ang mga naselyohang bahagi ay may mga dimensional tolerance na kinokontrol sa loob ng ±0.1mm, walang mga depekto gaya ng mga bitak, kulubot, at mga gasgas. Ang die mismo ay sumasailalim sa mahigpit na pagmamanupaktura, paggabay sa katumpakan, at kontrol sa pamamahagi ng presyon, na tumutugma sa mga pamantayan ng kalidad ng mga kaugnay na bahagi ng hitsura.

3. Advanced na Integrated Molding na Proseso

Ang pagsasama-sama ng maraming proseso tulad ng malalim na pagguhit at pagbubuo ay nakakamit ng isang beses na paghuhulma, tumpak na pagkontrol sa daloy ng materyal at springback compensation. Ginagamit ang CAE simulation upang mahulaan ang mga problema, tinitiyak ang matatag at maaasahang stamping.

4. Heavy-Duty Die System

Ang Automotive Hood Inner Panel Stamping Die ay tumitimbang ng sampu-sampung tonelada at nangangailangan ng malakihang pressure equipment na higit sa 2000 tonelada. Nilagyan ito ng high-precision guide pillars, guide sleeves, at iba pang mga bahagi, na angkop para sa pangmatagalan, high-intensity mass production.

5. De-kalidad na Surface Treatment

Ang ibabaw ng amag ay pinakintab na salamin (Ra≤0.4μm). Ang katigasan ng ibabaw at mga parameter ng coating ay na-optimize para sa iba't ibang mga materyales upang matiyak ang paglaban sa pagsusuot at matatag na kalidad ng ibabaw.

Proseso ng Paggawa

1. Pagsusuri ng Produkto at Disenyo ng Proseso

Gumagamit ang Automotive Hood Inner Panel Stamping Die ng software ng CAE gaya ng AutoForm at Dynaform upang pag-aralan ang pagkakabuo ng stamping, hulaan ang mga depekto, i-optimize ang mga proseso, at tukuyin ang mga makatwirang parameter ng stamping, na naglalagay ng pundasyon para sa pagmamanupaktura.

2. Disenyo ng amag

Ang buong 3D na disenyo ay ginagawa gamit ang UG at CATIA upang pinuhin ang istraktura ng bawat bahagi, na tinitiyak na ang lakas, katigasan, at katumpakan ng amag ay nakakatugon sa mga kinakailangan sa produksyon.

3. Pagpili ng Materyal

Ang Automotive Hood Inner Panel Stamping Die body ay gawa sa 45 steel at 42CrMo, habang ang mga profile at pangunahing bahagi ay gumagamit ng tool steel gaya ng Cr12MoV (HRC48-52 pagkatapos ng heat treatment). Ang bakal na lumalaban sa pagsusuot ay ginagamit para sa mga haligi ng gabay at bushings.

5. Precision Machining

Magaspang na machining at high-speed CNC precision machining (surface accuracy ±0.01mm), na sinamahan ng wire cutting, EDM, at iba pang espesyal na proseso ng machining, pati na rin ang heat treatment at surface treatment, matiyak na ang pagganap ng amag ay nakakatugon sa mga pamantayan.

6. Assembly at T0 Trial Molding

Pagkatapos ng pagpupulong, ang amag ay nasubok sa isang pindutin. Ang mga parameter ay paulit-ulit na inaayos, ang mga sample ay siniyasat, at ang amag ay binago at ino-optimize hanggang ang lahat ng mga tagapagpahiwatig ng produkto ay matugunan ang mga pamantayan.

Application ng Produkto

Ang SIKAIDA Automotive Hood Inner Panel Stamping Die ay malawakang ginagamit sa paggawa ng mga panloob na panel ng hood para sa mga pampasaherong sasakyan at komersyal na sasakyan, na mahusay na bumubuo ng mga kumplikadong curved surface na bahagi at sumusuporta sa mahusay at matatag na operasyon ng mga linya ng produksyon ng katawan ng mga automaker.

Mga Uso sa Pag-unlad:

1. Ultra-Large Integrated Molding

 Ang trend patungo sa pinagsamang mga panloob na panel ng hood ay nagpapataas ng mga kinakailangan para sa tonnage at laki ng amag. Ang malawakang paggamit ng mga pagpindot na may kapasidad na 2000 tonelada pataas ay nagpapataas ng pagiging kumplikado ng disenyo at pagmamanupaktura.

2. Magaang Pagbagay sa Materyal

Ang pagpapalawak ng mga high-strength na bakal at aluminum alloy na application ay nangangailangan ng mga pagsasaayos sa mga parameter ng disenyo ng hulma, na naglalagay ng mga bagong hamon sa teknolohiya ng pagmamanupaktura.

3. Matalinong Paggawa at Digitalization

Ang paggamit ng CAE simulation, CNC machine tool, at digital twin na teknolohiya, nakakamit namin ang buong lifecycle digital na pamamahala ng mga amag, na nagpapahusay sa katumpakan at kahusayan.

4. Rapid Mould Changeover at Automated Production

Ino-optimize namin ang mabilis na pagpoposisyon at pag-lock ng mga function ng mga hulma, isinasama ang mga ito sa mga automated na linya ng produksyon upang matugunan ang mga pangangailangan ng multi-variety, small-batch na produksyon.

Ang SIKAIDA Automotive Hood Inner Panel Stamping Die ay nagsasama ng mga teknolohiya mula sa maraming larangan, na kumakatawan sa advanced na antas ng stamping dies. Sa isang yugto ng pag-unlad na 8-15 buwan at mataas na gastos, ito ay isang makabuluhang benchmark ng lakas ng kumpanya. Patuloy itong mag-a-upgrade kasama ang magaan at matalinong pag-unlad ng industriya ng automotive, na nagbibigay ng suporta para sa mataas na kalidad na pag-unlad ng pandaigdigang industriya ng automotive.
