Automotive Left Front Door Outer Panel Stamping Die

Ang SIKAIDA Automotive Left Front Door Outer Panel Stamping Die ay isang malakihan, mataas na katumpakan na sistema ng amag na partikular na idinisenyo para sa pag-stamp at pagbuo ng panlabas na panel sa kaliwang pintuan sa harap. Ang antas ng pagmamanupaktura nito ay isang pangunahing benchmark para sa automotive stamping dies. Ang integrated system na ito ay precision-machined, na nakakamit ng tumpak na pagbuo ng panlabas na panel sa pamamagitan ng maraming proseso. Maaaring ibigay ang mga customized na solusyon sa mga pabrika batay sa mga kinakailangan sa modelo ng sasakyan.

Mga Detalyadong Tampok ng Produkto

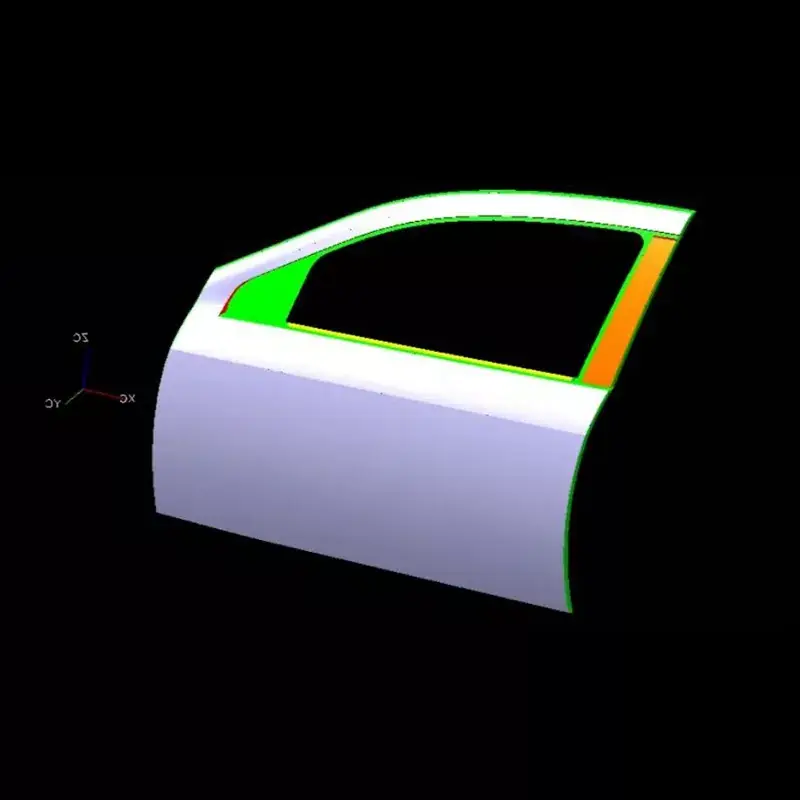

1. Malaki at Kumplikadong Istraktura: Ang panlabas na panel sa kaliwang pintuan sa harap ay lumampas sa 1.5 metro ang laki at may kumplikadong hugis. Ang mga hulma ng SIKAIDA ay dapat na tumpak na bumuo ng iba't ibang mga kumplikadong istruktura. Sa pamamagitan ng pag-optimize ng simulation ng CAE, tinitiyak ang matatag na pagbuo at katumpakan.

2. High Precision at High Gloss na Kinakailangan: Ang ibabaw ng kaliwang front door outer panel ay dapat na walang depekto. Ang SIKAIDA Automotive Left Front Door Outer Panel Stamping Die ay nakakamit ng mirror-level polishing precision (Ra value ≤ 0.4μm), na gumagamit ng mga high-strength na materyales upang maiwasan ang stamping deformation at matiyak ang katumpakan ng bahagi.

3. Multi-Process Integrated Molding: Gamit ang isang multi-process na tuluy-tuloy na proseso ng paghubog, ang SIKAIDA Automotive Left Front Door Outer Panel Stamping Die ay nagsasama ng mga sistema ng paggabay at pagbabawas, tinitiyak ang tumpak na mga koneksyon sa proseso, pagpapabuti ng kahusayan, at pagbabawas ng mga depekto.

4. Precision Guiding and Balancing System: Pagtugon sa mga isyu ng warping at springback sa panahon ng stamping, ang amag ay nilagyan ng high-precision na sistema ng paggabay at pagbabalanse upang matiyak ang pare-parehong stress at mapabuti ang ani ng produkto.

5. Complex Cooling and Exhaust System: Ang mga built-in na conformal cooling water channel ay kumokontrol sa temperatura ng paghubog, habang pinipigilan ng isang exhaust system ang air stagnation, na tinitiyak ang kalidad ng paghubog.

Mga Tampok at Aplikasyon ng Produkto

Ang amag na ito ay angkop para sa paggawa ng mga panlabas na panel para sa mga pampasaherong sasakyan tulad ng mga sedan at SUV, na gumagawa ng mga panlabas na panel na nakakatugon sa mga kinakailangan sa aerodynamic at pagpupulong. Bilang isang propesyonal na tagagawa sa Tsina, ang SIKAIDA Automotive Left Front Door Outer Panel Stamping Die ay nakakuha ng pagkilala mula sa mga customer sa loob ng bansa at internasyonal.

Panimula ng Proseso ng Paggawa

1. Pagsusuri ng Produkto at CAE Simulation: Ang CAE simulation gamit ang propesyonal na software ay ginagamit upang mahulaan ang mga problema sa paghubog at i-optimize ang mga parameter ng proseso.

2. Disenyo ng Mold: Ang buong 3D na disenyo ay ginagawa gamit ang UG at CATIA software, na isinasaalang-alang ang parehong mga katangian ng materyal at mga kinakailangan sa paghubog.

3. Pagpili ng Materyal: Ang high-strength na bakal ay ginagamit para sa mold base, na may mataas na wear-resistant mold steel (HRC48-52 pagkatapos ng heat treatment) na ginagamit sa mga pangunahing lugar upang matiyak ang habang-buhay at katatagan ng Automotive Left Front Door Outer Panel Stamping Die.

4. Precision Machining: Ang magaspang at pinong machining, espesyal na machining, at mirror polishing ay tinitiyak ang katumpakan ng amag at kalidad ng ibabaw.

5. Assembly at Debugging (T0 Trial Molding): Pagkatapos ng component assembly, ang trial molding ay isasagawa. Tinitiyak ng maraming T0-T3 na pag-uulit ng pag-debug ang katatagan ng amag at kwalipikasyon ng produkto, na nagpapahintulot sa isang propesyonal na koponan na paikliin ang ikot ng paghahatid.

Mga Uso sa Pag-unlad

1. Ultra-Large Integrated Molding: Ang mga panlabas na panel ng sasakyan ay nagte-trend patungo sa integrated molding. Ino-optimize ng SIKAIDA ang disenyo ng amag upang umangkop sa malalaking kagamitan sa panlililak na lampas sa 2000 tonelada.

2. Magaan na Teknolohiya: Pag-aangkop sa magaan na mga materyales tulad ng mataas na lakas na bakal at aluminyo na haluang metal, pag-optimize ng disenyo at mga proseso upang matiyak ang kalidad ng paghubog.

3. Smart Manufacturing at Digitalization: Pinagsasama-sama ang sensor, digital twin, at IoT na mga teknolohiya para makamit ang matalinong pagsubaybay at virtual na pag-debug ng Automotive Left Front Door Outer Panel Stamping Die, na nagpapaikli sa development cycle.

4. Additive Manufacturing (3D Printing) Applications: Paggamit ng direktang metal na 3D printing technology para gumawa ng mga kumplikadong bahagi, pagpapabuti ng kahusayan, pagpapaikli ng mga cycle, at paglagpas sa mga limitasyon ng tradisyonal na pagmamanupaktura.

Ang SIKAIDA, isang benchmark sa Automotive Left Front Door Outer Panel Stamping Die na industriya, ay isang propesyonal na supplier at tagagawa sa China. Ang yugto ng pag-unlad nito ay 8-15 buwan, na may mga gastos mula sa milyon hanggang sampu-sampung milyong yuan. Sa hinaharap, ang SIKAIDA ay patuloy na magbabago, na umaangkop sa mga uso sa pag-unlad ng industriya ng automotive at nagbibigay ng mas mahusay na mga solusyon sa amag.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit para sa Automotive Left Front Door Outer Panel Stamping Die?

A1: Ang die base ay karaniwang gawa sa cast steel (tulad ng HT300, QT450) o karaniwang bakal (tulad ng 45 steel, Cr12MoV). Ang mga pangunahing bahagi gaya ng profile, punch, at die ay gumagamit ng high-wear-resistant die steel (gaya ng SKD11, Cr12MoV, DC53, atbp.), na nakakakuha ng hardness na HRC48-52 pagkatapos ng heat treatment.

Q2: Gaano katagal ang production cycle para sa stamping die para sa Automotive Left Front Door Outer Panel?

A2: Ang Automotive Left Front Door Outer Panel Stamping Die ay ang culmination ng teknolohiya, karanasan, at craftsmanship. Pinagsasama nito ang mekanikal na disenyo, agham ng mga materyales, mekanika ng plasticity, at pagmamanupaktura ng katumpakan, na kumakatawan sa "putong hiyas" ng industriya ng paggawa ng mamatay. Mahaba ang yugto ng pag-unlad nito (karaniwan ay 8-15 buwan) at mataas ang gastos (na umaabot sa milyun-milyon hanggang sampu-sampung milyong RMB), na ginagawa itong pangunahing benchmark para sa pagsukat ng komprehensibong lakas ng isang kumpanyang gumagawa ng die. Habang umuunlad ang mga sasakyan patungo sa intelligence, electrification, at lightweighting, ang mga teknikal na kinakailangan para sa kanilang mga proseso sa paggawa ng die ay patuloy na tataas.
