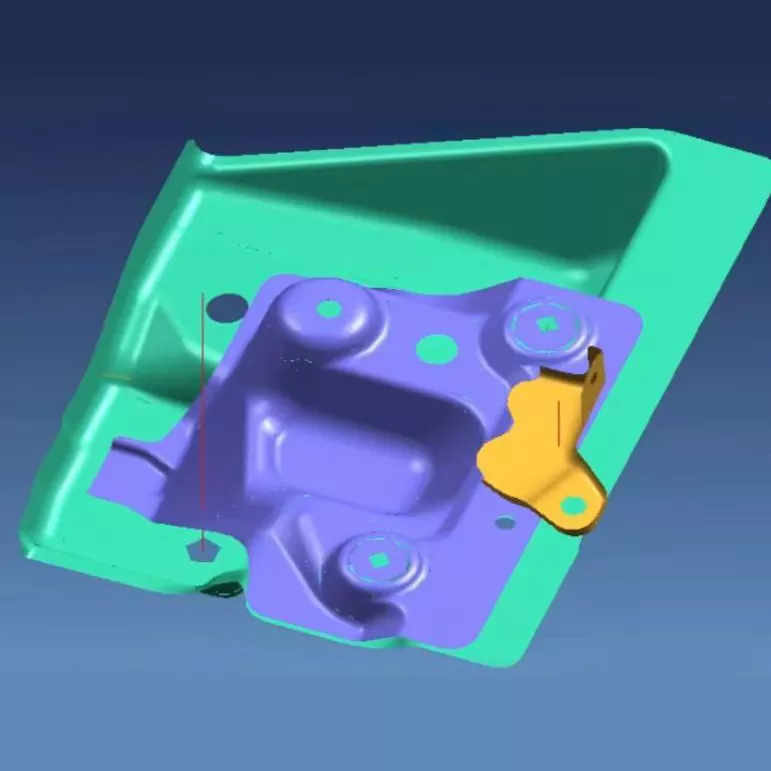

Automotive Small Bracket Stamping Dies

Ang maliliit na automotive bracket ay mga kritikal na bahagi na nagdadala ng pagkarga na ginagamit upang suportahan ang mga assemblies, ayusin ang mga posisyon, ikonekta ang mga istruktura, at ilipat ang mga load. Ang SIKAIDA Automotive Small Bracket Stamping Dies ay partikular na idinisenyo para sa iba't ibang precision bracket tulad ng para sa mga engine at suspension, pagsasama ng kumplikadong suporta at precision hole positioning upang matugunan ang mahigpit na mga kinakailangan ng automotive production.

Mga Pangunahing Tampok ng Produkto

1. Kumplikado na Pagbuo ng Istruktura ng Suporta

Sa kabila ng compact na laki at kumplikadong istraktura ng mga bracket, SIKAIDA molds, sa pamamagitan ng tumpak na simulation at springback compensation, kontrolin ang mga kritikal na dimensyon sa loob ng ±0.1mm, tinitiyak ang flatness, katumpakan ng butas, at structural rigidity ay nakakatugon sa mga pamantayan.

2. Mataas na Lakas at Mataas na Tigas

Ang mga pangunahing bahagi ng Automotive Small Bracket Stamping Dies ay gumagamit ng high-hardness mold steels gaya ng SKD11 at Cr12MoV, na nakakakuha ng hardness na HRC 48–52 pagkatapos ng heat treatment. Nagbibigay-daan ito sa kanila na makayanan ang mga high-frequency impact load at may buhay ng serbisyo na lampas sa 500,000 cycle, na tinitiyak ang stable na load-bearing capacity.

3. Multifunctional Integrated Design

Pagsasama-sama ng maraming proseso gaya ng pagtatatak, pagyuko, at pagsuntok, at pagsasama ng mga mekanismo tulad ng mga slide block at nitrogen spring, ang kumplikadong pagproseso ay maaaring kumpletuhin sa isang stroke, na makabuluhang pagpapabuti ng kahusayan sa produksyon at kalidad ng produkto.

4. Precision Hole Positions at Connection System

Ang katumpakan ng butas ng pag-install ay umabot sa ±0.05mm, at ang gaspang ng butas sa dingding Ra 0.8. Tinitiyak ng mga naka-optimize na istruktura ng koneksyon ng flanging at riveting ang isang secure at hindi lumuluwag na koneksyon ng bracket, na ginagarantiyahan ang pangmatagalang maaasahang paggamit ng sasakyan.

5. Intelligent Nesting at CAE Optimization

Ang paggamit ng software ng CAE tulad ng AutoForm upang ma-optimize ang nesting, ang paggamit ng materyal ay tumaas sa higit sa 85%, na epektibong binabawasan ang mga depekto sa pagbuo at binabaan ang rate ng scrap.

Mga Lugar ng Application

Ang SIKAIDA Automotive Small Bracket Stamping Dies ay may malawak na aplikasyon, na sumasaklaw sa produksyon ng engine, suspension, dashboard, upuan, baterya, pinto, at mga bracket ng exhaust system.

Proseso ng Paggawa

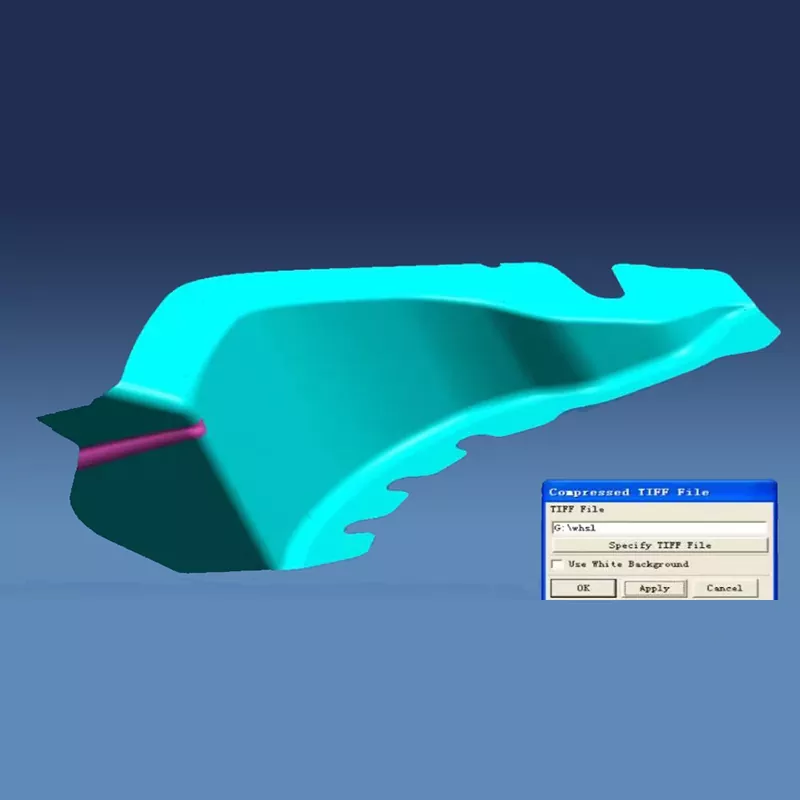

1. Disenyo ng Produkto at Pagsusuri ng CAE

Ang paggawa ng simulation at pag-optimize ng proseso ay ginagawa gamit ang CAE software upang matukoy ang mga potensyal na depekto at matukoy ang pinakamainam na solusyon, na tinitiyak ang matagumpay na paggawa ng amag.

2. Disenyo ng 3D na Istraktura ng Mould

Gumagamit ang Automotive Small Bracket Stamping Dies ng buong 3D na disenyo ng software tulad ng UG at CATIA upang pinuhin ang mga cavity, gabay sa mga system, at iba pang mga bahagi, na tinitiyak ang isang makatuwirang istraktura ng amag at kadalian ng pagpapanatili.

3. Pagpili ng Materyal

Ang mga gumaganang bahagi ay gawa sa matigas na amag na bakal tulad ng SKD11, ang base ng amag ay gawa sa 45 na bakal na may heat treatment, ang mga karaniwang bahagi ay gumagamit ng GCr15 bearing steel, at ang mga bahagi ng pagsuntok ay gumagamit ng high-speed na bakal o cemented carbide upang matiyak ang katumpakan at tibay.

4. Precision Machining

Ang rough machining ay nagbibigay-daan para sa mga allowance, at ang precision machining ay nagsisiguro ng katumpakan. Ang mga pang-ibabaw na paggamot tulad ng nitriding at hard chrome plating ay higit na nagpapahusay sa tigas ng amag at paglaban sa pagsusuot, na ginagarantiyahan ang kalidad ng produkto.

5. Pagpupulong at Pag-debug

Pagkatapos ng precision assembly, ang Automotive Small Bracket Stamping Dies ay sumasailalim sa trial pressing at debugging. Ang unang piraso ng inspeksyon at batch trial production ay nagpapatunay sa katumpakan, katatagan, at pagiging maaasahan ng amag.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit sa Automotive Small Bracket Stamping Dies?

A1: Ang mga gumaganang bahagi ay pangunahing gumagamit ng mga bakal na may mataas na tigas na amag gaya ng SKD11, Cr12MoV, at DC53. Ang mold frame ay gumagamit ng structural steels tulad ng 45 steel at Q235. Ang mga karaniwang bahagi tulad ng mga haligi ng gabay at bushing ay gumagamit ng bearing steel na GCr15. Para sa mga lugar na may mataas na pagsusuot tulad ng mga butas sa pagsuntok, ginagamit minsan ang matigas na haluang metal o high-speed na bakal upang matiyak ang lakas, tigas, at tibay ng amag.

Q2: Gaano katagal ang production cycle para sa automotive small bracket molds?

A2: Depende sa pagiging kumplikado at katumpakan ng amag, ang ikot ng produksyon ay karaniwang 10-18 na linggo. Ang mga simpleng bracket molds ay tumatagal ng humigit-kumulang 10 linggo upang makagawa, ang medium-complexity na bracket molds ay tumatagal ng 14 na linggo, at high-precision complex bracket molds ay maaaring mangailangan ng 18 linggo o higit pa. Ang tiyak na cycle ay nakasalalay sa pagiging kumplikado ng istraktura ng bracket, ang mga kinakailangan sa katumpakan ng mga butas, at ang kahirapan ng proseso ng machining.

Q3: Ano ang buhay ng serbisyo ng Automotive Small Bracket Stamping Dies?

A3: Sa ilalim ng normal na paggamit at mga kondisyon ng pagpapanatili, ang habang-buhay ng maliliit na bracket stamping dies ay maaaring umabot sa mahigit 500,000 cycle. Sa pamamagitan ng pagpili ng mga de-kalidad na materyales, wastong heat treatment, at precision machining, ang lifespan ng ilang mga namatay ay maaaring umabot sa 1 milyong cycle. Lalo na para sa mga high-wear na bahagi tulad ng pagsuntok, regular na pagpapanatili at pagpapalit ay kinakailangan upang matiyak ang kalidad ng produkto.

Q4: Paano masisiguro ang katumpakan at pagsuporta sa pagganap ng mga naselyohang bracket?

A4: Sa pamamagitan ng pagsusuri ng CAE upang i-optimize ang mga parameter ng proseso, paggamit ng mga high-precision na sistema ng paggabay, pagkontrol sa materyal na springback, at regular na pagsuri at pagpapanatili ng katumpakan ng die, ang dimensional na katumpakan ng bracket ay maaaring kontrolin sa loob ng ±0.1mm, at ang flatness ng support surface ay maaaring umabot sa 0.05mm/m. Kasabay nito, tinitiyak ng makatwirang disenyo ng istruktura at mga proseso ng paggamot sa init na ang bracket ay may sapat na katigasan ng suporta at lakas ng koneksyon.

Q5: Ano ang mga pangunahing control point sa proseso ng pagmamanupaktura ng bracket molds?

A5: Ang mga pangunahing control point sa pagmamanupaktura ng bracket mold ay kinabibilangan ng: ① Precision hole machining para matiyak ang katumpakan ng installation hole; ② Suportahan ang surface machining para matiyak ang flatness at smoothness; ③ Bumubuo ng istraktura ng koneksyon upang matiyak ang lakas ng koneksyon; ④ Proseso ng heat treatment upang matiyak ang tigas at tigas; ⑤ Pag-assemble at pag-debug upang matiyak ang katumpakan ng amag at katatagan ng pagpapatakbo. Ang bawat control point ay nangangailangan ng mahigpit na inspeksyon ng kalidad at kontrol sa proseso.
