Automotive Side Panel Inner Assembly Stamping Dies

Ang SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies ay malaki, mataas ang precision die system na ginagamit para sa pag-stamp ng mga side panel na panloob na panel mula sa sheet metal. Ang mga ito ay mga core dies sa body-in-white na produksyon at malawakang ginagamit sa pampasaherong sasakyan at komersyal na pagmamanupaktura ng sasakyan. Ang produktong ito ay nagsasama ng maraming proseso ng panlililak upang makamit ang isang pirasong paghubog ng panel sa gilid ng panloob na panel, na tinitiyak ang kahusayan at pagkakapare-pareho ng produksyon. Ang aming pabrika sa China, na may mga advanced na kagamitan at isang propesyonal na koponan, ay ginagarantiyahan ang matatag at mataas na kalidad na paggawa ng die.

Mga Detalyadong Tampok ng Produkto

1. Malaki at Masalimuot na Istraktura

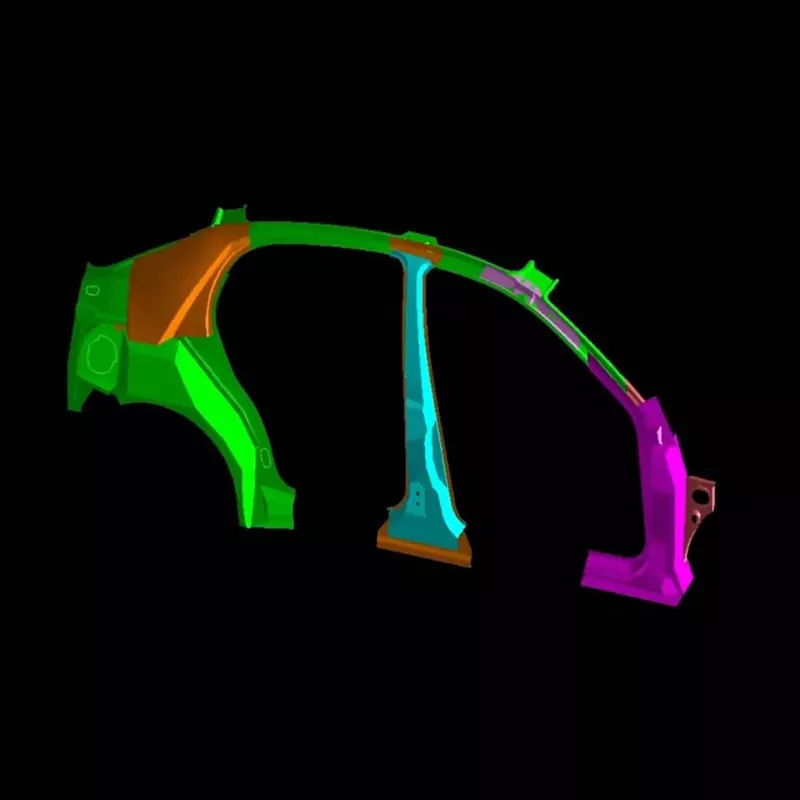

Ang panloob na panel sa gilid ay malaki ang sukat (mahigit sa 800mm ang haba at higit sa 600mm ang lapad) at may kumplikadong hugis, na nangangailangan ng pagbuo ng maraming mga tampok. Ang SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies ay nagtatampok ng mataas na katumpakan sa ibabaw, maraming free-form na ibabaw, at isang makatuwirang disenyo ng istruktura, na nilulutas ang problema ng hindi pantay na pamamahagi ng puwersa sa panahon ng pagtatatak ng malaking sheet metal.

2. High Precision at High Quality na Kinakailangan

Bilang panlabas na bahagi, dapat na walang mga gasgas, kulubot, at iba pang mga depekto ang panloob na panel sa gilid. Mahigpit na kinokontrol ng SIKAIDA ang katumpakan ng amag, na nakakamit ang pagkamagaspang sa ibabaw na Ra0.4μm o mas mataas, na nakakatugon sa mataas na kalidad na mga kinakailangan sa produksyon.

3. Multi-Process Integration

Ang Automotive Side Panel Inner Assembly Stamping Dies ay gumagamit ng pinagsama-samang multi-station na disenyo, na nagbibigay-daan sa pagkumpleto ng maraming proseso tulad ng malalim na pagguhit at pag-trim sa isang operasyon, na nagpapataas ng kahusayan. Maaaring idagdag ang mga function ng awtomatikong paghahatid at online na inspeksyon kung kinakailangan upang makamit ang matalinong produksyon.

4. Precision Guiding and Balancing System

Nilagyan ng precision guided, balancing, at pressure system, tinitiyak nito ang pare-parehong pamamahagi ng puwersa sa panahon ng sheet metal stamping, pag-iwas sa mga depekto ng produkto at pagpapabuti ng yield rate.

5. Espesyal na Structural Design

Gamit ang isang naka-segment na die at quick-change die structure, ito ay tugma sa mga bagong materyales tulad ng high-strength steel at aluminum alloys, paglutas ng mga hamon sa pagbuo at pagpapalawak ng saklaw ng paggamit nito.

Mga Pangunahing Tampok ng Produkto

1. Mataas na Rigidity: Ang paggamit ng mga materyales na may mataas na lakas ay nagsisiguro ng katatagan sa high-tonnage stamping at nagpapahaba ng buhay ng serbisyo.

2. Precision Guiding: Tinitiyak ng high-precision guide post at guide sleeve system ang pagpoposisyon ng stamping at katumpakan ng produkto.

3. Intelligent Monitoring: Ang mga pinagsamang sensor ay nagbibigay-daan sa real-time na pagsubaybay at predictive na pagpapanatili.

4. Mabilis na Pagbabago ng Die: Ang modular na disenyo ay nagpapaikli sa die changeover time at umaangkop sa maraming iba't ibang produksyon.

Mga Sitwasyon ng Application

Pangunahing ginagamit ang Automotive Side Panel Inner Assembly Stamping Dies sa pampasaherong sasakyan at commercial vehicle body manufacturing, na nagsisilbing core molds para sa body-in-white, at kinikilala ng mga domestic at international na customer. Bilang isang propesyonal na supplier, maaaring magbigay ang SICAIDA ng mga customized na solusyon upang matugunan ang mga pangangailangan ng iba't ibang modelo ng sasakyan.

Proseso ng Paggawa

1. Pagsusuri ng Produkto at Disenyo ng Proseso

Gamit ang propesyonal na software para sa pagsusuri ng formability at disenyo ng proseso, inaasahan at niresolba nito ang mga potensyal na problema.

2. Disenyo ng amag

Gamit ang buong 3D na disenyo ng software tulad ng UG at CATIA, ang mga maselang detalye ay pino upang matiyak ang katumpakan ng amag at katwiran.

3. Pagpili ng Materyal

Ang Automotive Side Panel Inner Assembly Stamping Dies mold frame ay gawa sa high-strength cast iron o welded steel plates. Ang mga pangunahing bahagi ay gumagamit ng mataas na wear-resistant at high-compression-strength na tool steel upang magarantiya ang kalidad ng amag.

4. Precision Machining

Tinitiyak ng magaspang na machining, fine machining, espesyal na machining, at hand polishing ang katumpakan ng amag at kalidad ng hitsura.

5. Assembly at Debugging (T0 Trial Molding)

Pagkatapos ng pagpupulong, ang amag ay nasubok sa makina, at ang mga parameter ng proseso ay nababagay at na-optimize hanggang sa maging kwalipikado ang sample.

Mga Uso sa Pag-unlad:

1. Ultra-Large Integrated Molding: Adapting sa trend ng integrated side panel inner panels, ang isang set ng mold ay maaaring tumimbang ng higit sa 200 tonelada.

2. Adaptation sa Bagong Materyal na Aplikasyon: Ang na-optimize na disenyo at pagpili ng materyal ay umaangkop sa mga katangian ng paghubog ng mga bagong materyales upang matugunan ang magaan at mataas na lakas na kinakailangan ng mga sasakyan.

3. Intelligent Manufacturing at Digitalization: Ang mga built-in na sensor ay nagbibigay-daan sa real-time na pagsubaybay, na sinamahan ng digital twin technology, pinaikli ang development cycle at binabawasan ang mga gastos.

4. Additive Manufacturing (3D Printing) Applications

Gumagamit ang Automotive Side Panel Inner Assembly Stamping Dies ng 3D printing technology upang lumikha ng mga kumplikadong istruktura, pagpapabuti ng kahusayan sa pagmamanupaktura at kalidad ng produkto.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit sa Automotive Side Panel Inner Assembly Stamping Dies?

A1: Ang base ng amag ay karaniwang gumagamit ng mataas na lakas na cast iron (tulad ng HT300, ductile iron) o mga istrukturang welded steel plate. Ang mga pangunahing bahagi gaya ng mga cavity at core ay gumagamit ng high-carbon, high-chromium tool steel (tulad ng Cr12MoV, DC53, atbp.), na nag-aalok ng mataas na wear resistance at mataas na compressive strength.

Q2: Gaano katagal ang production cycle para sa automotive side panel inner assembly stamping dies?

A2: Ang Automotive Side Panel Inner Assembly Stamping Dies ay ang kulminasyon ng teknolohiya, karanasan, at pagkakayari. Pinagsasama nila ang mekanikal na disenyo, agham ng mga materyales, mekanika ng plasticity, at paggawa ng katumpakan. Ang kanilang yugto ng pag-unlad ay mahaba (karaniwang 8-15 buwan) at magastos (na umaabot sa milyun-milyon hanggang sampu-sampung milyong RMB), na ginagawa silang pangunahing benchmark para sa pagsukat ng komprehensibong lakas ng isang kumpanya ng amag. Habang umuunlad ang mga katawan ng sasakyan patungo sa magaan, mataas na lakas, at matalinong disenyo, ang mga teknikal na kinakailangan para sa kanilang mga amag ay patuloy na tataas.
