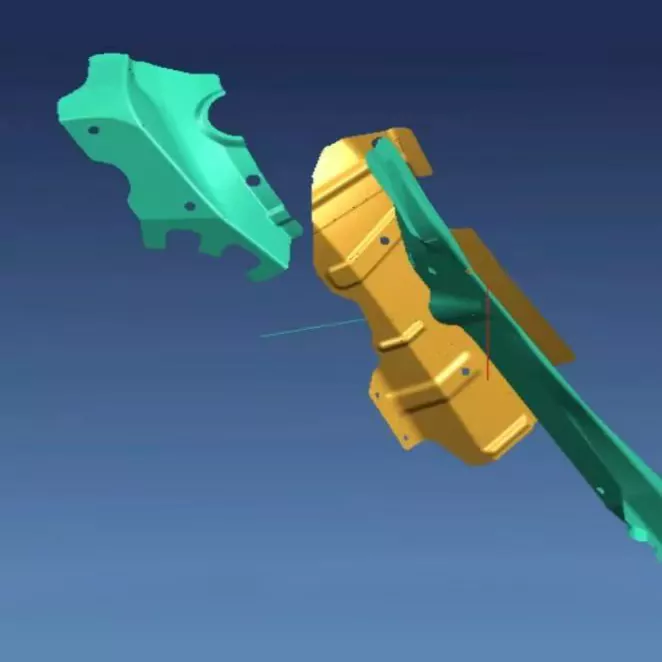

Automotive Small Reinforcing Plate Stamping Dies

Ang SIKAIDA Automotive Small Reinforcing Plate Stamping Dies ay high-precision, high-durability equipment na partikular na idinisenyo para sa mga bahagi ng car body reinforcement plate. Pinagsasama nila ang advanced na teknolohiya ng stamping at precision na disenyo upang matugunan ang mahigpit na mga kinakailangan ng industriya ng automotive. Bilang isang propesyonal na pabrika, mahigpit na kinokontrol ng SIKAIDA ang kalidad ng produksyon upang matiyak ang matatag na pagganap ng mamatay at mahabang buhay ng serbisyo.

Mga Pangunahing Tampok ng Produkto:

1. Mataas na Katumpakan at Kumplikadong Pagbubuo: Ang mga automotive small reinforcement plate stamping dies ay may mga kumplikadong hugis. Gumagamit ang SIKAIDA ng propesyonal na software para sa mga tumpak na kalkulasyon upang matiyak na ang katumpakan ng dimensional ng bahagi ay kinokontrol sa loob ng ±0.1mm, na nakakatugon sa mga kinakailangan ng mga bahagi ng katawan ng kotse.

2. Mataas na Lakas at Durability: Ang mga cavity at core ng Automotive Small Reinforcing Plate Stamping Dies ay gawa sa high-hardness mold steels gaya ng SKD11 at Cr12MoV, na nakakakuha ng hardness na HRC48-52 pagkatapos ng heat treatment. Ang kanilang buhay ng serbisyo ay lumampas sa 500,000 cycle, na binabawasan ang mga gastos sa pagpapalit ng customer.

3. Multi-Process Integrated Design: Ang pagsasama ng maraming mekanismo ay nagbibigay-daan sa multi-process composite forming, kabilang ang stamping at bending, pagkumpleto ng pagpoproseso ng bahagi sa isang hakbang, pagpapabuti ng kahusayan at pagbabawas ng mga gastos.

4. Precision Guiding and Balancing System: Nilagyan ng precision guiding at buffering device, tinitiyak ang tumpak na pagkakahanay ng upper at lower dies, pagbabawas ng pagkasira, at pagpapahusay ng kalidad ng produkto.

5. Intelligent Nesting and Optimization: Kasama ng CAE software para ma-optimize ang nesting, ang paggamit ng materyal ay umaabot ng higit sa 85%, binabawasan ang mga depekto sa pagbuo at tinitiyak ang mataas na ani ng produkto.

Mga Application ng Produkto

1. Door Panel Reinforcement System: Pinapalakas ang lakas ng pinto, pinapabuti ang impact resistance, at pinoprotektahan ang kaligtasan ng nakatira;

2. Floor Reinforcement Structure: Pinapabuti ang tigas ng katawan at tinitiyak ang katatagan ng pagmamaneho;

3. Pillar Reinforcement Components: I-optimize ang paglilipat ng enerhiya ng banggaan at binabawasan ang deformation ng katawan;

4. Instrument Panel Frame: Sinusuportahan ang panel ng instrumento at tinitiyak ang katumpakan ng pag-install;

5. Seat Reinforcement Frame: Pinapabuti ang katatagan ng upuan at mga kakayahan sa proteksyon ng banggaan.

Proseso ng Paggawa

1. Disenyo at Pagsusuri ng Produkto

Ang Automotive Small Reinforcing Plate Stamping Dies ay gumagamit ng propesyonal na software para sa formability analysis at pag-optimize ng proseso, paghula at paglutas ng mga problema sa pagbuo upang matukoy ang pinakamainam na solusyon.

2. Disenyo ng Istraktura ng Mould

Ang buong proseso ng disenyo ay nakumpleto gamit ang 3D na disenyo ng software upang matiyak ang isang makatwirang istraktura ng amag at maginhawang pagpapanatili.

3. Pagpili at Paghahanda ng Materyal

- Mga Gumaganang Bahagi: Ang bakal na may mataas na tigas na amag ay pinili upang matiyak ang paglaban sa pagsusuot at paglaban sa epekto;

- Mould Frame: Ginagamit ang istrukturang bakal pagkatapos ng paggamot sa init upang matiyak ang katatagan ng istruktura;

- Mga Karaniwang Bahagi: Ang bearing steel ay ginagamit upang matiyak ang katumpakan at tibay.

4. Proseso ng Precision Machining

- Rough Machining: Ang isang gantry milling machine ay ginagamit upang makina ang base surface at cavity, na nag-iiwan ng allowance para sa pagtatapos.

- Tapusin ang Machining: Ang CNC machining, wire cutting, at iba pang proseso ay ginagamit upang matiyak na ang katumpakan at pagkamagaspang sa ibabaw ay nakakatugon sa mga pamantayan.

- Surface Treatment: Ang nitriding, coating, at iba pang mga proseso ay ginagamit upang mapabuti ang tigas at wear resistance, na tinitiyak ang kalidad.

5. Pagpupulong at Pag-debug

Pagkatapos ng precision assembly, ang amag ay nasubok sa makina. Ang unang piraso ng inspeksyon at batch trial na produksyon ay isinasagawa upang matiyak ang katatagan at pagiging maaasahan ng amag.

Mga Uso sa Pag-unlad

1. Magaan at Mataas na Lakas na Pagsasama: Pag-aangkop sa mga bagong materyales upang makamit ang pinagsama-samang paghubog ng mga kumplikadong istruktura.

2. Katumpakan at Katalinuhan: Pag-unlad patungo sa katumpakan sa antas ng micron, pagsasama ng matalinong pagsubaybay at pag-optimize sa sarili na mga function.

3. Mabilis na Pagbabago ng Mold at Flexibility: Pag-ampon ng mekanismo ng mabilis na pagbabago ng amag, oras ng pagbabago ng amag ≤ 15 minuto.

4. Digitalization at Virtual Debugging: Pagsasama-sama ng digital twin technology upang paikliin ang development cycle ng higit sa 30%.

5. Green Manufacturing: Gamit ang environment friendly na materyales at energy-saving design, ang molde ay ganap na nare-recycle.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit sa Automotive Small Reinforcing Plate Stamping Dies?

A1: Ang mga gumaganang bahagi ay pangunahing gumagamit ng mga bakal na may mataas na tigas na amag gaya ng SKD11, Cr12MoV, at DC53. Ang mold frame ay gumagamit ng structural steels tulad ng 45 steel at Q235. Ang mga karaniwang bahagi tulad ng mga guide pillar at guide bushing ay gumagamit ng bearing steel na GCr15 upang matiyak ang lakas, tigas, at tibay ng amag.

Q2: Gaano katagal ang production cycle para sa automotive small reinforcing plate molds?

A2: Depende sa pagiging kumplikado at katumpakan ng mga kinakailangan ng amag, ang ikot ng produksyon ay karaniwang 8-16 na linggo. Ang mga simpleng amag ay tumatagal ng humigit-kumulang 8 linggo, ang katamtamang kumplikadong mga amag ay humigit-kumulang 12 linggo, at ang mga kumplikadong mol na may mataas na katumpakan ay maaaring mangailangan ng higit sa 16 na linggo. Ang partikular na cycle ay nakasalalay sa disenyo ng produkto, teknolohiya sa pagproseso, at oras ng pag-debug.

Q3: Ano ang buhay ng serbisyo ng Automotive Small Reinforcing Plate Stamping Dies?

A3: Sa ilalim ng normal na paggamit at mga kondisyon sa pagpapanatili, ang buhay ng serbisyo ng maliliit na reinforcing plate stamping dies ay maaaring umabot sa mahigit 500,000 cycle. Sa pamamagitan ng mataas na kalidad na pagpili ng materyal, wastong heat treatment, at precision machining, ang buhay ng serbisyo ng ilang namatay ay maaaring umabot sa 1 milyong cycle. Ang regular na pagpapanatili at wastong pag-iimbak ay maaaring makabuluhang pahabain ang buhay ng serbisyo ng mga amag.

Q4: Paano masisiguro ang katumpakan ng mga naselyohang produkto?

A4: Sa pamamagitan ng pag-optimize ng mga parameter ng proseso sa pamamagitan ng pagsusuri ng CAE, paggamit ng isang high-precision na sistema ng paggabay, pagkontrol ng materyal na springback, at regular na pag-inspeksyon at pagpapanatili ng katumpakan ng amag, ang dimensional na katumpakan ng mga produkto ay makokontrol sa loob ng ±0.1mm, na tinitiyak ang matatag at maaasahang kalidad ng produkto.
