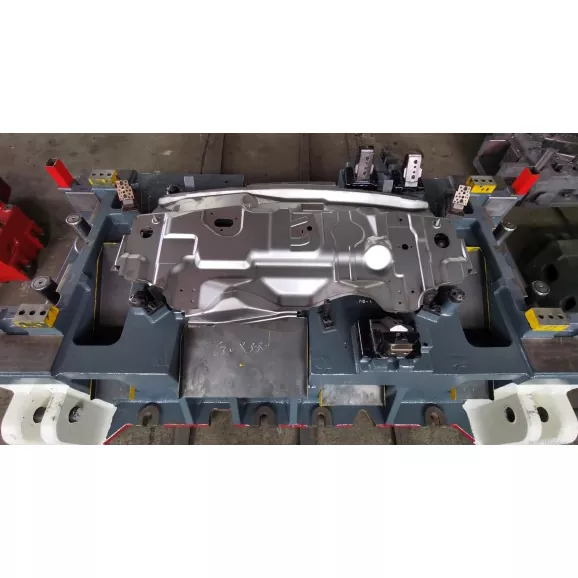

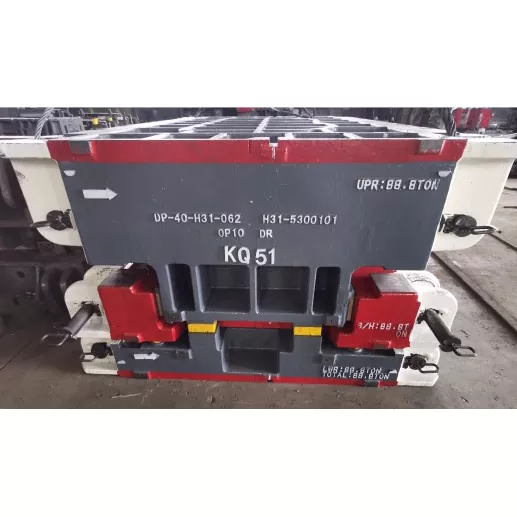

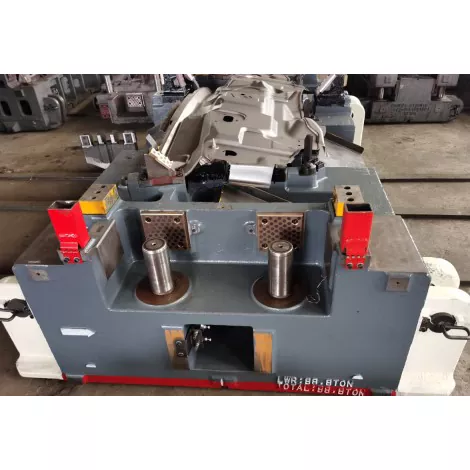

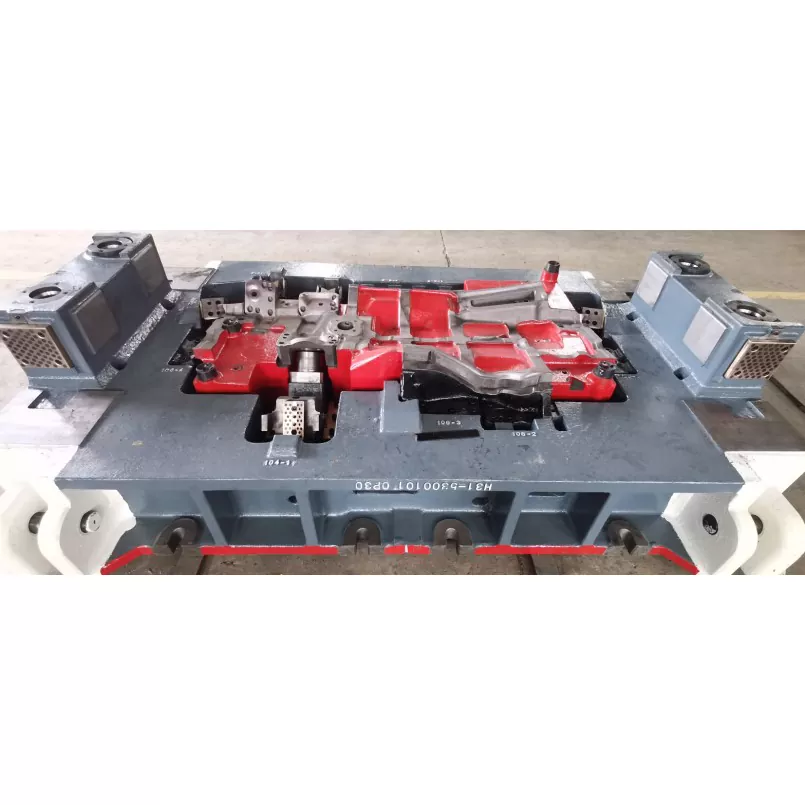

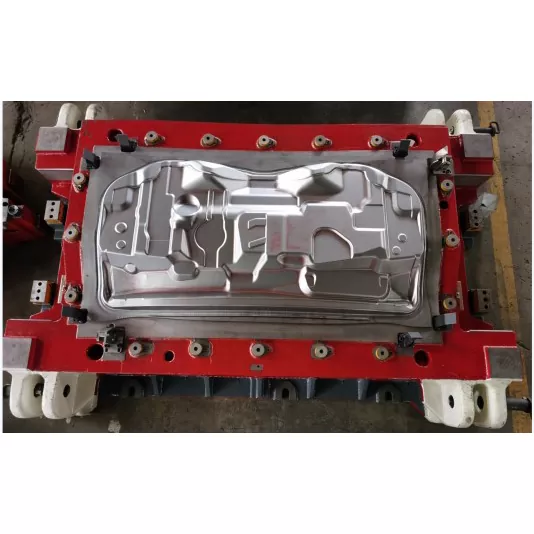

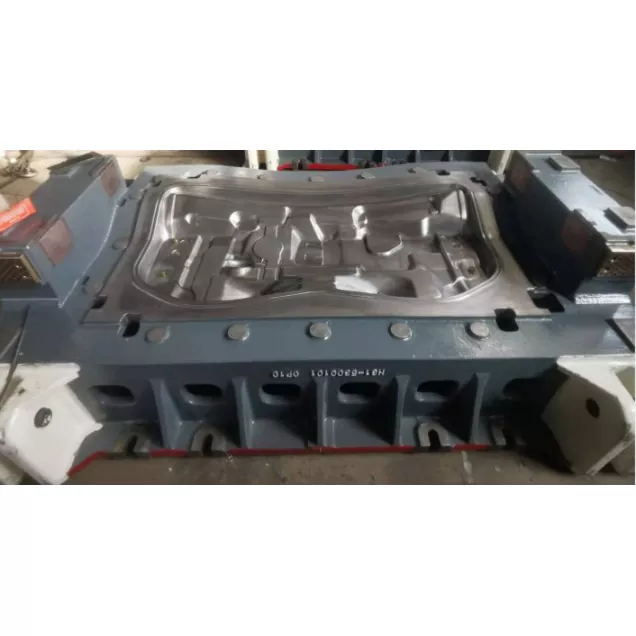

Automotive Front Panel Assembly Stamping Dies

Ang SIKAIDA Automotive Front Panel Assembly Stamping Dies ay independiyenteng binuo ng high-end na precision equipment, na angkop para sa mass production ng mga front panel assemblies. Tinutugunan ang kumplikadong istraktura at mataas na mga kinakailangan ng front panel assembly (malaking body panel), isinasama ng die ang mga advanced na teknolohiya upang malutas ang mga pangunahing hamon sa produksyon. Ang pabrika ay nilagyan ng mga propesyonal na kagamitan at isang dedikadong koponan upang matiyak na ang kalidad ng mamatay ay nakakatugon sa mga pamantayan.

Mga Detalye ng Produkto

1. Malaking Body Panel Structure Forming

Tumpak na kontrol ng daloy ng materyal at pag-uunat, katumpakan ng pangunahing sukat sa loob ng ±0.1mm, error sa flatness ≤0.15mm/m; Ang mga deep drawing area ay gumagamit ng multi-pass progressive forming upang maiwasan ang mga depekto sa materyal at mapabuti ang ani.

2. Complex Curved Surface Forming Technology

Ang Automotive Front Panel Assembly Stamping Dies ay gumagamit ng hyperboloid forming at isang adjustable na istraktura ng profile. Kasama ng pagsusuri ng CAE at pag-optimize ng proseso, nilulutas nito ang mga problema tulad ng pagkunot at pag-crack, pagkamit ng katumpakan sa ibabaw sa loob ng ±0.05mm, tinitiyak ang pagiging tugma sa mga katabing bahagi.

3. Pinagsamang Reinforcing Beam Design

Ang front panel at reinforcing beam ay isinama gamit ang isang split-cavity na teknolohiya, na umaangkop sa mga high-strength na materyales at tinitiyak ang geometric na katumpakan ng reinforcing beam (straightness ≤0.1mm/m, parallelism ≤0.15mm).

4. Multi-Component Integrated Forming

Maramihang mga proseso ay isinama, na kumukumpleto ng multi-component na bumubuo sa isang solong operasyon ng panlililak; ang modular na disenyo at mabilis na pagbabago ng amag ay umangkop sa produksyon ng maraming detalye, na nakakamit ng isang rate ng paggamit ng materyal na ≥80% at pagpapabuti ng kahusayan sa produksyon.

5. High Precision at Safety Performance

Ang mataas na katumpakan na patnubay at kontrol sa feedback ng presyon ay tinitiyak ang katumpakan ng kritikal na butas sa loob ng ±0.05mm; Tinitiyak ng na-optimize na disenyo ng istruktura ang idinisenyong deformation sa panahon ng banggaan, na ginagarantiyahan ang kaligtasan ng nakatira.

6. Intelligent Process Control at Optimization

Ang Automotive Front Panel Assembly Stamping Dies ay gumagamit ng CAE software para sa optimized na disenyo, na gumagamit ng three-loop control at intelligent na monitoring system upang subaybayan ang forming status sa real time, na tinitiyak ang matatag na kalidad ng produkto.

Mga Tampok at Aplikasyon ng Produkto

1. Mga Pampasaherong Sasakyan: Tinitiyak ang tigas ng katawan at kaligtasan ng banggaan, nakakatugon sa mga kinakailangan sa panlabas na sealing;

2. Mga Komersyal na Sasakyan: Lumalaban sa mabibigat na epekto, tinitiyak ang pagiging maaasahan at tibay ng istruktura;

3. Mga SUV/Off-Road na Sasakyan: Nakikibagay sa malalaking kompartamento ng makina, na nagpapahusay ng proteksyon sa harap;

4. Mga Sasakyang De-kuryente: Nakikibagay sa mga espesyal na kinakailangan tulad ng mga pack ng baterya at mga cooling duct, habang isinasaalang-alang din ang magaan na disenyo;

5. Mga Karera ng Kotse/Performance na Kotse: Nakakatugon sa mga kinakailangan sa aerodynamic, magaan, at mataas na tigas;

6. Mga Truck/Buses: Nakikibagay sa malalaking sasakyan, tinitiyak ang kapasidad na nagdadala ng kargada at kaligtasan ng banggaan.

Panimula ng Proseso ng Paggawa

1. Disenyo at Pagsusuri ng Produkto

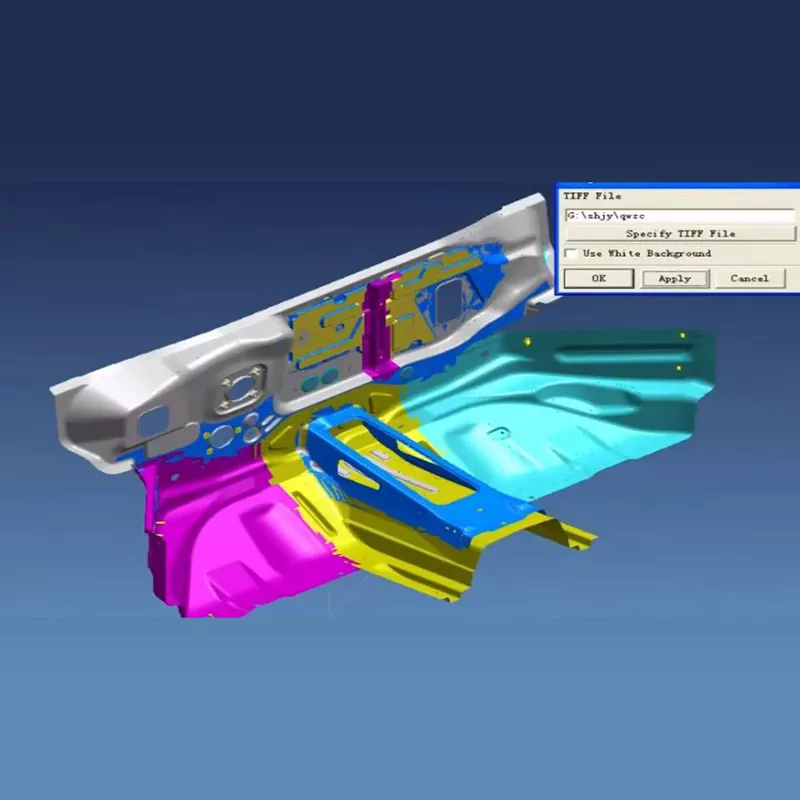

Ginagamit ang propesyonal na software para sa pagsusuri ng formability at pag-optimize ng proseso upang matukoy ang pinakamainam na mga parameter, pagbabalanse ng kaligtasan at katumpakan ng pagpupulong.

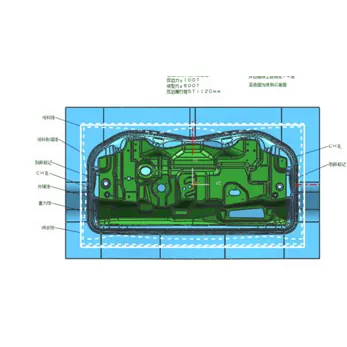

2. Disenyo ng Istraktura ng Mould

Buong 3D na disenyo, modular na istraktura, madaling pagpapanatili, madaling ibagay sa automated na produksyon at robotic na operasyon.

3. Pagpili at Paghahanda ng Materyal

- Mga Bahagi ng Paggawa: Ang bakal na may mataas na tigas na amag ay pinili, na may espesyal na haluang metal na ginagamit sa mga lugar na may malalim na pagguhit;

- Mould Base/Standard Parts: Pinili ang mataas na kalidad na bakal upang matiyak ang lakas at katumpakan;

- Surface Treatment: Nitriding, hard chrome plating, atbp., upang mabawasan ang friction at adhesion.

4. Proseso ng Precision Machining

Ang rough machining ay nagbibigay-daan para sa pagtatapos ng machining allowance. Isinasagawa ang pagtatapos gamit ang high-end na kagamitan, na nakakamit ang pagkamagaspang sa ibabaw na Ra0.2, katumpakan ng posisyon ng butas na ±0.01mm, at isang tigas na ≥HV950 pagkatapos ng paggamot sa pagpapalakas ng ibabaw.

5. Pagpupulong at Pag-debug

Ang precision assembly, on-machine parameter debugging, first-piece inspection, at batch trial production ay nagsisiguro ng mold stability at reliability.

Mga Uso sa Pag-unlad

1. Magaan at Mataas na Lakas: Pag-angkop sa mga bagong materyales at paggamit ng mga advanced na proseso, pagbabalanse ng magaan at kaligtasan;

2. Katumpakan at Pag-optimize ng Kaligtasan: Pagbuo patungo sa katumpakan sa antas ng micron, pagpapalakas ng online na pagtuklas at pag-optimize ng banggaan;

3. Flexible na Produksyon: Mabilis na pagbabago ng amag (≤15 minuto), madaling ibagay sa maraming iba't-ibang, maliit na batch na produksyon;

4. Digital Debugging: Pagsasama-sama ng mga digital twin upang paikliin ang mga yugto ng pag-unlad ng higit sa 30%;

5. Green Manufacturing: Environmentally friendly at energy-saving, adaptasyon sa mga pangangailangan ng mga bagong enerhiya na sasakyan.

Mga Madalas Itanong

Q1: Anong mga materyales ang karaniwang ginagamit sa Automotive Front Panel Assembly Stamping Dies?

A1: Ang mga gumaganang bahagi ay pangunahing gumagamit ng mga high-hardness mold steel gaya ng SKD11, Cr12MoV, at DC53. Para sa malalim na pagguhit na bumubuo ng mga bahagi at reinforcing beam forming areas, ginagamit ang powder metallurgy high-speed steel o cemented carbide. Ang mold frame ay gumagamit ng structural steels tulad ng 45 steel at Q235, at ang mga standard na bahagi tulad ng guide pillars at guide sleeves ay gumagamit ng bearing steel na GCr15. Para sa mataas na hinihingi na mga curved forming surface, ginagamit minsan ang mga ceramic o diamond coating na materyales upang matiyak ang wear resistance at buhay ng serbisyo ng amag.

Q2: Gaano katagal ang production cycle para sa automotive front fascia assembly molds?

A2: Depende sa pagiging kumplikado at katumpakan ng mga kinakailangan ng front fascia assembly, ang ikot ng produksyon ay karaniwang 16-24 na linggo. Ang karaniwang front fascia assembly molds ay tumatagal ng humigit-kumulang 16 na linggo, complex curved front fascia molds ay tumatagal ng 20 linggo, at ultra-large o lightweight front fascia assembly molds ay maaaring mangailangan ng higit sa 24 na linggo. Ang partikular na cycle ay nakasalalay sa pagiging kumplikado ng istraktura ng front fascia, ang kahirapan sa pagbuo ng hubog na ibabaw, at mga kinakailangan sa pagganap ng kaligtasan ng banggaan.

Q3: Ano ang buhay ng serbisyo ng mga hulma?

A3: Sa ilalim ng normal na paggamit at mga kondisyon sa pagpapanatili, ang habang-buhay ng front fascia assembly stamping molds ay maaaring umabot sa mahigit 300,000 cycle. Sa pamamagitan ng pagpili ng mga de-kalidad na materyales, wastong heat treatment, at precision machining, ang habang-buhay ng ilang molds ay maaaring umabot sa 500,000 cycle. Ang mga lugar na may matataas na suot tulad ng mga deep-drawn forming area, reinforcing beam forming surface, at curved surface ay nangangailangan ng regular na pagpapanatili at pagpapalit upang matiyak ang kalidad ng produkto at pagbuo ng katatagan.

Q4: Paano ginagarantiyahan ang katumpakan at kaligtasan ng pagganap ng front fascia assembly?

A4: Sa pamamagitan ng pag-optimize ng mga parameter ng proseso ng pagbuo sa pamamagitan ng pagsusuri ng CAE, paggamit ng isang high-precision na sistema ng paggabay, pagkontrol ng materyal na springback at pamamahagi ng kapal, at regular na pag-inspeksyon at pagpapanatili ng katumpakan ng amag, ang dimensional na katumpakan ng front panel assembly ay makokontrol sa loob ng ±0.1mm, at ang flatness ng mating surface ay maaaring umabot sa loob ng 0.15mm/m. Kasabay nito, tinitiyak ng isang makatwirang disenyo ng istruktura at proseso ng paggamot sa init na ang pagpupulong ng front panel ay may sapat na lakas ng istruktura at pagganap ng kaligtasan ng banggaan.

Q5: Ano ang mga pangunahing control point sa proseso ng pagmamanupaktura ng Automotive Front Panel Assembly Stamping Dies?

A5: Ang mga pangunahing control point sa paggawa ng front panel assembly molds ay kinabibilangan ng: ① Precise machining ng malalaking cover surface profiles para matiyak ang flatness at surface accuracy; ② Pagpapalakas ng kalidad ng pagbuo ng mga istruktura ng beam upang matiyak ang posisyon at lakas; ③ Kontrol sa daloy ng materyal ng mga kumplikadong hubog na ibabaw upang maiwasan ang pagbuo ng mga depekto; ④ Precision machining ng mga mounting hole upang matiyak ang katumpakan ng pagpupulong; ⑤ Proseso ng heat treatment para matiyak ang tigas at tigas. Ang bawat control point ay nangangailangan ng mahigpit na kalidad ng inspeksyon at proseso ng kontrol, lalo na ang tumpak na kontrol ng malaking cover forming at kumplikadong curved surface structures.
