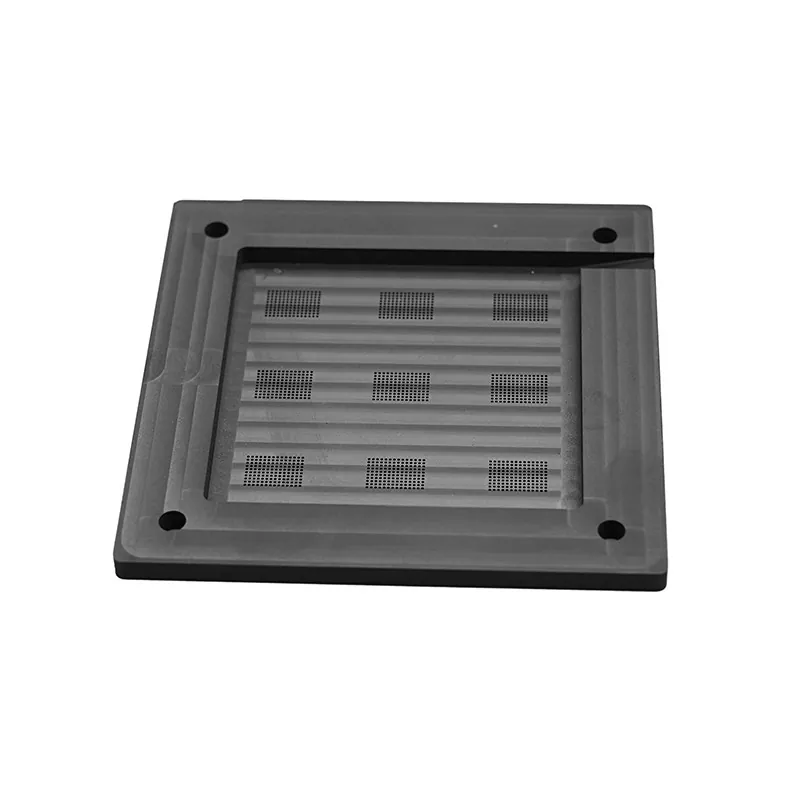

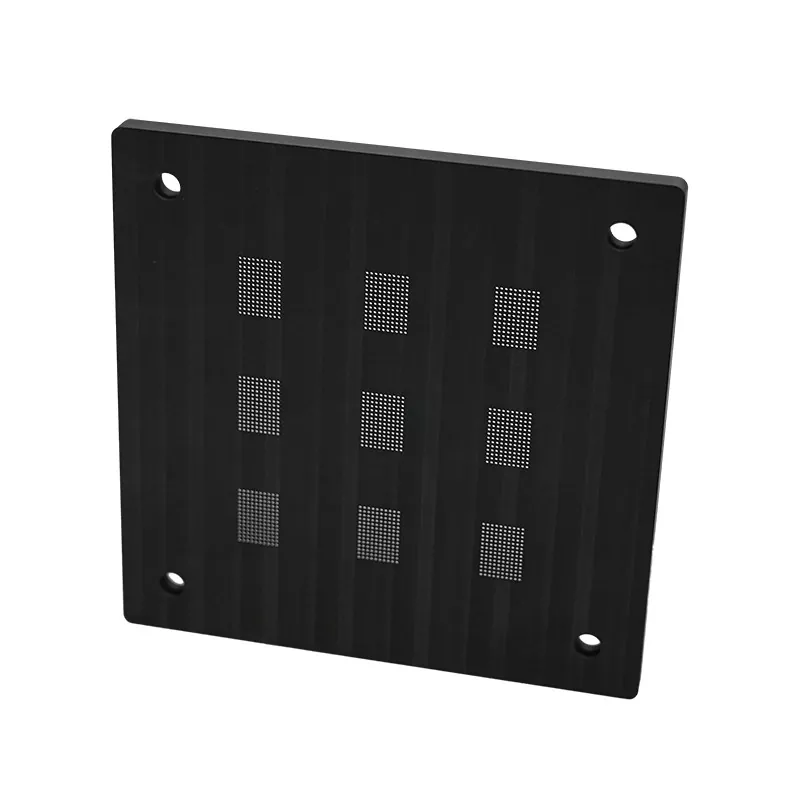

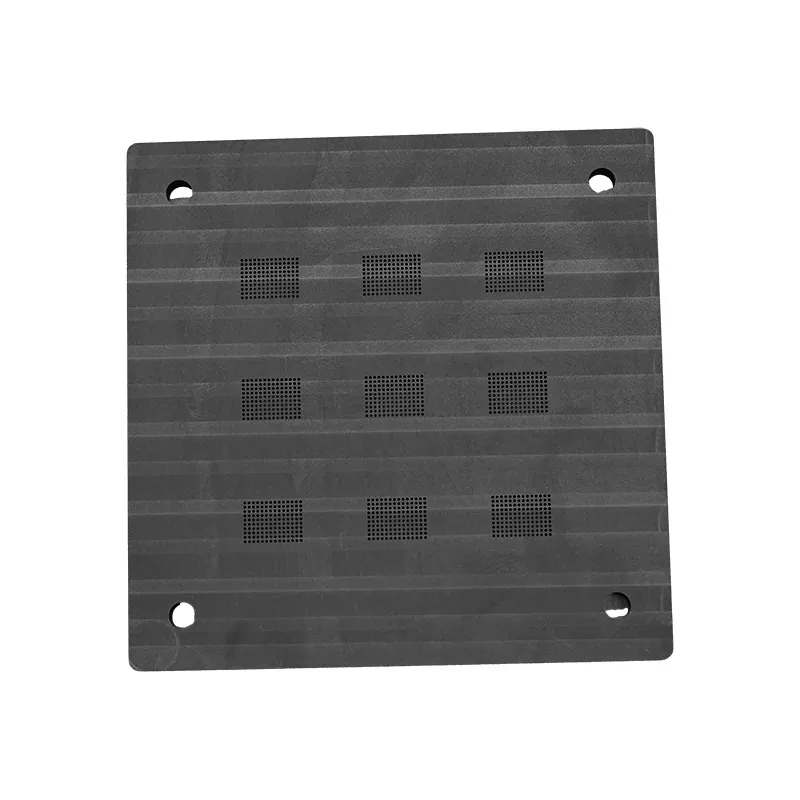

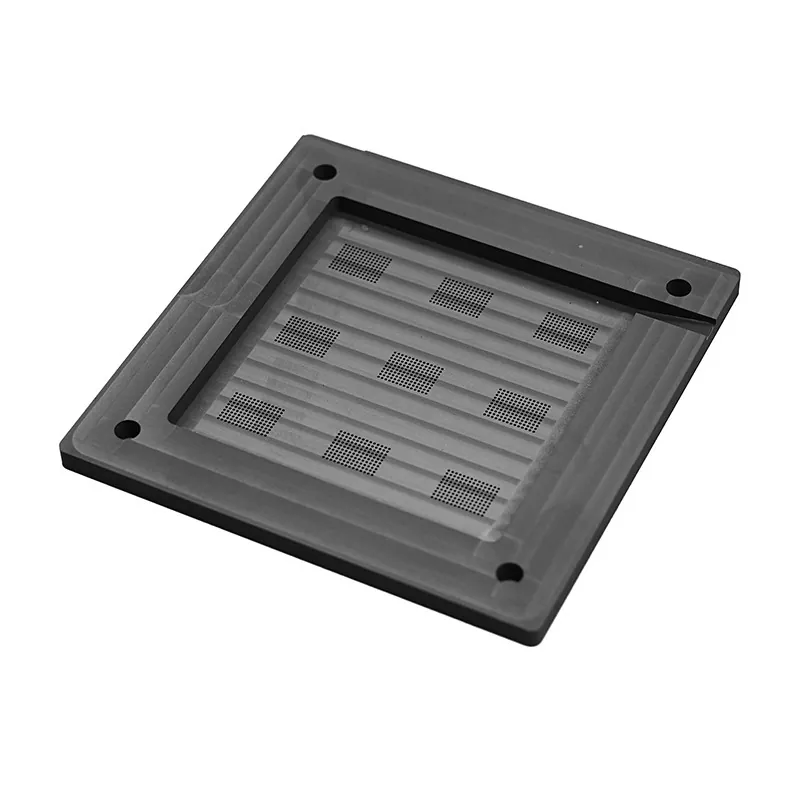

Graphite Ball Placement Fixtures

Gumagamit ang SIKAIDA Graphite Ball Placement Fixtures ng high-purity graphite at precision machining at surface treatment na mga teknolohiya, na nakakatugon sa mga semiconductor-grade na pamantayan. Ang ibabaw ay makinis at malinis, na may matatag na pagganap sa mataas na temperatura. Pinapadali ng na-optimize na istraktura ang operasyon at pagpapanatili, na epektibong nagpapabuti sa kahusayan at ani ng paglalagay ng bola.

Ang high-purity graphite ay thermally conductive at corrosion-resistant, na tinitiyak ang dimensional na katatagan sa panahon ng mataas na temperatura na paghihinang at pinipigilan ang mapaminsalang kontaminasyon ng ion. Ang mga espesyal na pang-ibabaw na paggamot ay ginagarantiyahan ang mahusay na pagkabasa sa mga bolang panghinang, pag-iwas sa kontaminasyon ng oksihenasyon.

Teknikal na Pagtutukoy

Mga Pangunahing Tampok

Ipinagmamalaki ng Graphite Ball Placement Fixtures ang ilang pangunahing katangian: 1) Mataas na kadalisayan (graphite ≥99.5%, walang kontaminasyon ng ion); 2) Mataas na flatness (flatness ≤0.002 mm/m, Ra≤0.4 μm); 3) Katumpakan ng paglalagay ng bola sa antas ng Micron (diameter ng bola ±0.025 mm, espasyo ng bola ±0.05 mm); 4) Mataas na pagtutol sa temperatura (matatag na pagganap sa 300°C); 5) Mahusay na thermal management (unipormeng thermal conductivity, binabawasan ang thermal stress).

Mga Sitwasyon ng Application

Ang Graphite Ball Placement Fixtures ay malawakang ginagamit sa semiconductor packaging (high-density packaging gaya ng BGA at CSP), microelectronic assembly (maliit na bahagi gaya ng 0402 at 0201), optoelectronic device (LEDs, lasers), MEMS device, at power semiconductors (IGBTs, MOSFETs).

Pangunahing Kalamangan

1. Materyal Purity Advantage: Mababang impurity content, mababang gas evolution rate, chemical stability, consistent batch performance, at pagsunod sa mga pamantayan ng industriya ng semiconductor.

2. Precision Advantages: Micron-level flatness at katumpakan ng pagpoposisyon, makinis at walang depektong ibabaw, mahusay na repeatability sa mass production, at adaptability sa high-density packaging.

3. Mga Bentahe ng Thermal Performance: Malawak na hanay ng temperatura ng pagpapatakbo (-40°C hanggang 300°C), thermal expansion coefficient na tugma sa mga wafer ng silicon, magandang thermal conductivity, at matatag na pagganap ng thermal cycling.

4. Mga Kalamangan sa Pagkatugma sa Proseso: Ang mga Fixture sa Paglalagay ng Graphite Ball ay tugma sa iba't ibang mga solder, may malawak na window ng proseso, madaling linisin, may mahabang buhay, at nag-aalok ng makabuluhang mga benepisyo sa ekonomiya.

Mga Kakayahang Teknikal

Ipinagmamalaki ng kumpanya ang malakas na teknikal na kakayahan: mahigpit na kontrol sa materyal, na may maraming inspeksyon sa pagdating; nilagyan ng isang buong hanay ng mga kagamitan sa pagproseso ng mataas na katumpakan upang matiyak ang kalidad ng ibabaw; magkakaibang proseso ng paggamot sa ibabaw upang matugunan ang iba't ibang pangangailangan; isang tumpak na sistema ng pagsubok upang matiyak ang matatag na katumpakan; at mga produktong nakapasa sa mahigpit na pagsubok sa kapaligiran upang umangkop sa aktwal na produksyon.

Mga Madalas Itanong:

Q1: Bakit pumili ng graphite material para sa ball placement fixtures?

A1: Ang materyal na graphite ay may napakataas na kadalisayan, mahusay na thermal conductivity at mataas na temperatura na resistensya, at chemically stable sa mga proseso ng semiconductor. Kung ikukumpara sa iba pang mga materyales, ang graphite ay hindi naglalabas ng mga nakakapinsalang impurity ions sa mga chips at nagpapanatili ng dimensional na katatagan sa mataas na temperatura, na ginagawa itong isang perpektong materyal para sa semiconductor ball placement fixtures.

Q2: Ano ang partikular na flatness sa ibabaw at gaspang ng kabit?

A2: Ang aming Graphite Ball Placement Fixtures ay may surface flatness na kinokontrol sa loob ng 0.002 mm/m at isang surface roughness Ra≤0.4 μm. Tinitiyak ng napakataas na flatness at kinis ng ibabaw na ito ang pare-parehong pagkakadikit sa chip at substrate, na iniiwasan ang mga depekto sa paglalagay ng bola na dulot ng hindi pagkakapantay-pantay sa ibabaw.

Q3: Ano ang katumpakan ng paglalagay ng bola na maaaring makamit?

A3: Nakakamit ng aming mga fixture ang katumpakan ng pagpoposisyon ng ball placement na ±0.025 mm at ang katumpakan ng ball pitch na ±0.05 mm. Ang antas ng katumpakan na ito ay ganap na nakakatugon sa mga kinakailangan ng kasalukuyang mga pangunahing proseso ng pag-package ng semiconductor at kayang humawak ng mataas na densidad, micro-pitch na mga aplikasyon ng paglalagay ng bola.

Q4: Ano ang maximum na operating temperature ng fixture?

A4: Ang aming Graphite Ball Placement Fixtures ay maaaring gumana nang normal sa loob ng hanay ng temperatura na -40°C hanggang 300°C. Sinasaklaw ng hanay ng temperatura na ito ang lahat ng kritikal na yugto ng mga proseso ng packaging ng semiconductor, kabilang ang paghihinang ng reflow at pag-iimbak na may mataas na temperatura.

Q5: Maaari ka bang magbigay ng pasadyang mga produkto ng tooling?

A5: Oo, maaari kaming magbigay ng mga pasadyang serbisyo ayon sa mga partikular na pangangailangan ng customer. Ang mga customer ay maaaring magbigay ng mga detalyadong guhit o sample, at maaari naming iproseso ang iba't ibang hindi karaniwang mga produkto ng tooling. Ang pinakamababang laki ng pagproseso ay 0.5 mm, at ang tolerance ay maaaring kontrolin sa loob ng ±0.01 mm.

Q6: Ano ang buhay ng serbisyo at muling magagamit ng tooling?

A6: Sa ilalim ng normal na paggamit at wastong pagpapanatili, ang aming graphite ball-mounting tooling ay maaaring magamit muli nang higit sa 100 beses. Ang aktwal na buhay ng serbisyo ay nakasalalay sa mga partikular na kondisyon ng paggamit, mga parameter ng proseso, at pagpapanatili. Inirerekomenda namin ang regular na inspeksyon sa ibabaw at pagsusuri sa pagganap upang matiyak na nasa mabuting kondisyon ang tooling.

Q7: Paano mo masisiguro ang kalinisan at walang kontaminasyon na kalikasan ng tooling?

A7: Ang aming tooling ay sumasailalim sa mahigpit na paglilinis at paggamot sa ibabaw pagkatapos ng pagproseso, kabilang ang ultrasonic cleaning, deionized water rinsing, at high-temperature baking. Ang tooling ay nakabalot sa anti-static at dustproof na packaging upang matiyak ang kalinisan sa panahon ng transportasyon at pag-iimbak. Pagkatapos matanggap ang produkto, pinapayuhan ang mga customer na i-unpack at gamitin ito sa isang malinis na kapaligiran.

Q8: Ano ang resistivity at thermal conductivity ng tooling?

A8: Ang aming graphite tooling ay may resistivity na 8-15 μΩ·m (sa 25°C) at isang thermal conductivity na humigit-kumulang 120-200 W/m·K. Tinitiyak ng mga parameter na ito ang isang balanseng pagganap sa electrical insulation at thermal management, na ginagawa itong angkop para sa iba't ibang mga aplikasyon ng packaging ng semiconductor.
