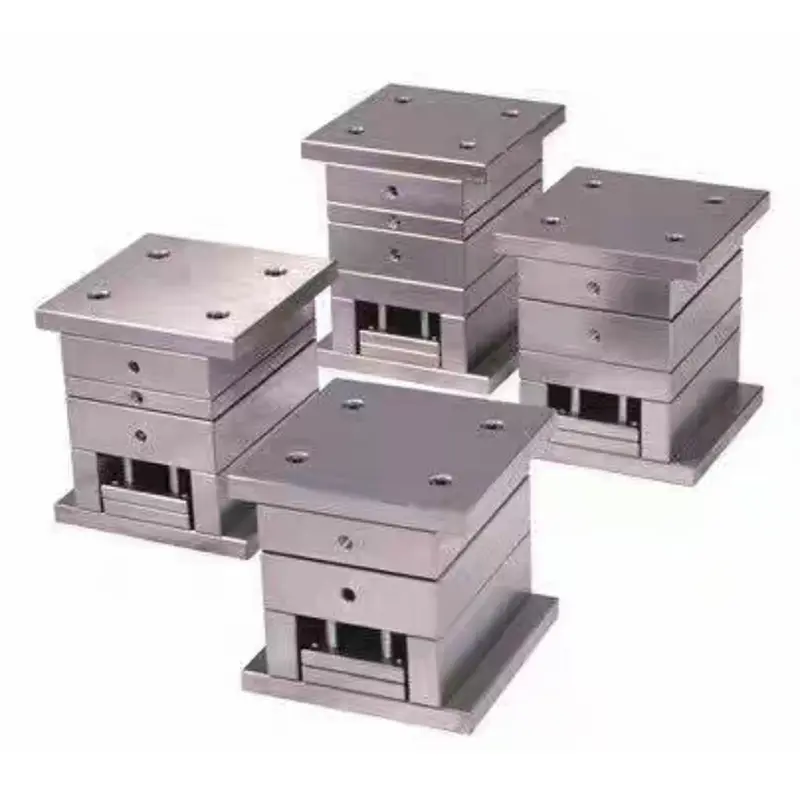

Ultra-High Precision Small Gate Mould Base

Ang SIKAIDA Ultra-High Precision Small Gate Mould Base ay partikular na idinisenyo para sa three-platen injection molds, na angkop para sa paggawa ng mga high-value na bahagi sa mga industriya ng electronics, automotive, medikal, at optika. Pinagsasama nito ang mataas na tigas, micron-level positioning, stable temperature control, at automated ejection technology para makamit ang mataas na kalidad, pare-parehong paghubog nang walang mga weld lines o shrinkage marks. Ang mold base ay gumagamit ng kakaibang needle valve-type na hot runner na disenyo, na nagbibigay-daan sa multi-point injection at tumpak na kontrol sa daloy ng pagkatunaw, tinitiyak ang mga produktong walang depekto at ginagawa itong mahalagang piraso ng kagamitan sa high-end na pagmamanupaktura.

Mga Pangunahing Teknikal na Tampok

1. High-Precision Guiding System

Ang Ultra-High Precision Small Gate Mould Base ay gumagamit ng mga high-precision na roller guide at linear slider, kasama ng precision-ground guide bushings, na tinitiyak ang maayos na pagbubukas at pagsasara ng amag at mataas na repeatability. Ang clearance ay kinokontrol sa loob ng 0.01mm, na epektibong nag-aalis ng flash at burr na mga depekto na dulot ng guide clearance.

2. Intelligent Temperature Control System

Pinagsasama ang mga multi-point temperature sensor at isang intelligent control module, ang katumpakan ng temperatura ng amag ay kinokontrol sa loob ng ±1 ℃. Nagbibigay-daan ang independiyenteng kontrol sa temperatura ng zone para sa tumpak na pagsasaayos ng temperatura para sa iba't ibang bahagi ng produkto, pag-optimize ng daloy ng pagkatunaw at pagbabawas ng natitirang stress.

3. Needle Valve Hot Runner System

Gumagamit ng high-precision needle valve hot runner system, nagbibigay-daan ito sa multi-point injection at sequential control. Ang oras ng pagtugon sa pagbubukas ng balbula ng karayom ​​ay ≤0.1 segundo, na epektibong pumipigil sa matunaw na backflow at stringing, na angkop para sa mga produktong may mataas na transparency at mahigpit na mga kinakailangan sa hitsura.

4. High-Rigidity Structural Design

Ang Ultra-High Precision Small Gate Mould Base ay gumagamit ng high-strength alloy steel, sumasailalim sa stress-relief annealing, at isinasama ang optimized rib layout at finite element analysis para sa pinahusay na disenyo. Nagreresulta ito sa minimal na deformation sa ilalim ng high-pressure injection, unipormeng clamping force distribution, at pinahabang buhay ng amag.

5. Automated Ejection System

Nilagyan ng precision synchronous ejection mechanism, ang ejection speed at stroke ay eksaktong adjustable. Tinitiyak ng mga self-lubricating guide ang makinis, walang jam na pagbuga, pare-parehong puwersa ng demolding, at nabawasan ang deformation ng produkto at mga panganib sa pinsala.

Mga Application ng Produkto:

1. Electronics & Communications: Mga frame ng mobile phone, connector, heat sink

2. Industriya ng Sasakyan: Mga sensor, dashboard, mga bahagi ng ilaw

3. Mga Medikal na Aparatong: Mga hiringgilya, mga separator ng dugo, mga kagamitan sa diagnostic

4. Mga Bahagi ng Optical: Mga lente, mga filter, mga panel ng display

Proseso ng Paggawa:

1. Pagsusuri at Simulation ng Disenyo

Ang paggamit ng propesyonal na software ng CAE tulad ng Moldflow at ANSYS, ang daloy ng amag, lakas ng istruktura, at mga pagsusuri sa thermodynamic ay ginagawa upang mahulaan ang mga panganib sa paghubog at i-optimize ang layout ng runner at cooling system.

2. Precision Machining

- Magaspang na Machining: Malaking CNC milling machine machine ang reference surface at outline, na nag-iiwan ng allowance para sa pagtatapos.

- Heat Treatment: Ang mga pangunahing bahagi ay sumasailalim sa tempering at stress-relief annealing upang matiyak ang katatagan ng materyal at mga mekanikal na katangian.

- Tapusin ang Machining: Ang high-speed CNC machining ay nakakamit ng mga high-precision na ibabaw na may pagkamagaspang sa ibabaw na Ra 0.8μm.

- Surface Treatment: Ang mga pangunahing pinagsasamahang ibabaw ay sumasailalim sa precision grinding at polishing upang matiyak ang makinis at hindi masusuot na mga gumagalaw na bahagi.

3. Pagpupulong at Pag-debug

- Gumagamit ang pagpupulong ng bahagi ng mga torque wrenches upang kontrolin ang preload ng fastener.

- Tinitiyak ng independiyenteng pag-debug ng hydraulic, temperature control, at ejection system ang normal na paggana.

- Ino-optimize ng T0 trial molding ang mga parameter ng proseso at inaayos ang amag hanggang sa matugunan ng produkto ang mga pamantayan.

Mga Uso sa Pag-unlad

1. Matalinong Pagsasama

Malalim na isinasama ang mga teknolohiya ng IoT at AI upang makamit ang interconnection ng kagamitan, pagkuha ng data, at proseso ng self-optimization. Sinusuportahan ang predictive maintenance at mga anomalya na alarma, na nagpapahusay sa kahusayan sa produksyon at katatagan ng produkto ng Ultra-High Precision Small Gate Mould Base.

2. Micro-foaming Technology Application

Kasama ng isang supercritical fluid injection system, nakakamit nito ang magaan at pinahusay na kalidad ng ibabaw, nilulutas ang problema sa pag-urong sa mga produktong may makapal na pader, at binabawasan ang paggamit ng materyal ng higit sa 30%.

3. Digital Twin Application

Ang isang virtual na sistema ng amag ay binuo upang i-optimize ang mga parameter ng proseso at hulaan ang mga pagkabigo sa isang virtual na kapaligiran, na binabawasan ang bilang ng mga pagsubok na hulma at paikliin ang ikot ng pag-unlad.

4. Pagsasama ng Additive Manufacturing

Inilapat ang teknolohiya sa pagpi-print ng metal 3D sa paggawa ng mga kumplikadong channel ng cooling water at hot runner, na lumalampas sa tradisyonal na mga limitasyon sa pagpoproseso, pagpapabuti ng kahusayan sa paglamig, paikliin ang ikot ng pagmamanupaktura, at pagbabawas ng pagkonsumo ng enerhiya.

FAQ

Q1: Anong mga uri ng injection molding ang pangunahing angkop para sa Ultra-High Precision Small Gate Mould Base?

A1: Ang mga maliliit na base ng amag ng gate ay partikular na angkop para sa paghubog ng mga bahaging plastik na may mataas na katumpakan na may mahigpit na mga kinakailangan sa hitsura, tulad ng mga electronic connector, optical lens, at mga pabahay ng medikal na aparato. Ang mga ito ay partikular na angkop para sa mga produktong hindi nangangailangan ng mga linya ng weld, walang mga marka ng pag-urong, at mataas na kalidad sa ibabaw.

Q2: Ano ang production cycle kapag gumagamit ng maliit na gate mold base?

A2: Ang siklo ng pag-unlad para sa isang maliit na base ng amag ng gate ay karaniwang 4-8 na linggo, depende sa pagiging kumplikado at mga kinakailangan sa katumpakan ng produkto. Bagama't mas mataas ang paunang puhunan, ang mataas na kahusayan sa produksyon at mahusay na kalidad ng produkto ay nagreresulta sa makabuluhang pangmatagalang pagiging epektibo sa gastos.

Q3: Ano ang mga bentahe ng fine-gate mold base kumpara sa tradisyonal na molds?

A3: Kung ikukumpara sa mga tradisyonal na amag, ang mga fine-gate mold base ay nag-aalok ng mga pakinabang tulad ng mas mataas na katumpakan ng produkto, mas mahusay na kalidad ng ibabaw, mas mataas na kahusayan sa produksyon, at mas mataas na antas ng automation. Ang sistema ng needle valve hot runner ay epektibong umiiwas sa mga depekto ng produkto, binabawasan ang mga hakbang sa post-processing, at pinapabuti ang paggamit ng materyal, na ginagawa itong partikular na angkop para sa mataas na dami, mataas na kalidad na mga pangangailangan sa produksyon.
